Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей.

Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

  • Универсал и седан — ВАз 2110 и ВАЗ 2111;
  • Хетчбэк — ВАЗ 2112.
Глушители ВАЗ 2110/2112
Глушители на автомобили ВАЗ 2110/2112 классифицируются по типу кузова

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

Различия глушителей
Глушители старых и новых моделей различаются по типу креплений

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент.

Его конструкция состоит из следующих деталей:

  • корпус;
  • дроссель;
  • преграда;
  • теплоизоляция;
  • перфорированная труба.

Выхлопная система

Строение самой детали следующее:

  • корпус;
  • средняя преграда;
  • задняя преграда;
  • задняя перфорированная труба;
  • средняя перфорированная труба;
  • патрубки выпуска и впуска.
Конструкция глушителя
Строение глушителя ВАЗ 2110 и направление движения выхлопных газов в системе

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Неисправности на автомобилях ВАЗ десятого семейства

Специалисты АвтоВАЗа проводили исследования, по результатам которых было выявлено, что кузов автомобиля, являясь закрытой конструкцией, обладает собственными пиковыми гармониками и может резонировать на определенной частоте. Чтобы подавить паразитные частоты, издаваемые как двигателем транспортного средства, так и экранируемые кузовом, требуется использование диапазона от 60 до 400 Гц, сответствующего средним и высоким оборотам двигателя. Изменение шумовых характеристик может быть спровоцировано внесением минимальных изменений в его конструкцию.

Сложнее всего справиться с шумом на низких частотах. С технической точки зрения совместить тюнинг выхлопной системы машины и борьбу с шумами невозможно. Сохранить мощность по максимуму можно с прямоточным глушителем, понизить звук до комфортной громкости — с заводским.

Владельцы ВАЗ 2110–2112 чаще всего сталкиваются с пробоями, прогарами и нарушениями герметичности выхлопной системы. Некорректно выставленное зажигание, чрезмерно обогащенная смесь и коррозия труб являются основными причинами прогара выхлопных труб. Сопровождается такой дефект стуками и хлопками, которые сигнализируют о прогаре металлических деталей. Признаком прогара может являться дым из выхлопной трубы, свидетельствующий об излишне обогащенной топливной смеси, которая прогорает в выхлопной трубе.

Дефекты глушителя
Неисправности глушителя автомобиля могут быть вызваны разными причинами — прогаром трубы, нарушением герметичности системы, пробоями

Появление стуков по кузову в районе расположения глушителя говорит о механических дефектах детали — изменении геометрии, разрушении резинки, подвески или подушки демпфера. Устраняется определением места поломки и устранением неполадок. Изношенные детали заменяются новыми.

Прокладки глушителя

Изоляция газового стыка, образуемого между задним и дополнительным глушителями, осуществляется при помощи резиновой прокладки или уплотнительного кольца. Помимо основной функции перекрывания зазора она также применяется для устранения перемещения труб детали относительно друг друга.

Прокладка глушителя
Резиновое уплотнительное кольцо, располагающееся между фланцами глушителя автомобиля

Появление нагара под днищем автомобиля в местчах сочленений секций выхлопной трубы свидетельствует о повреждении прокладки. Разрывы уплотнительного кольца сопровождаются появлением в салоне автомобиля неприятного запаха выхлопных газов и резким скрежетом, возникающим во время работы силового агрегата.

Их замена

Поврежденное уплотнительное кольцо выхлопной системы не реставрируется — его можно только заменить на новое. Замена прокладки осуществляется вручную за несколько минут.

  1. Фланцы выхлопной трубы стянуты небольшими болтами. Ввиду длительной эксплуатации они могут покрываться грязью и ржавчиной, что затрудняет их откручивание. Выкрутить болты можно при помощи специального инструмента или болгарки.
    Болты фланцев выхлопной трубы
    Фланцы выхлопной трубы стянуты болтами, которые необходимо выкрутить
  2. Резонаторная труба после выкручивания болтов аккуратно отводится влево.
    Резонаторная труба
    После выкручивания болтов труба резонатора аккуратно отводится в сторону
  3. Старое уплотнительное кольцо располагается на патрубке резонатора. Резиновое изделие легко поддевается плоской отвёрткой и снимается.
    Уплотнительные кольца глушителя
    Старое уплотнительное кольцо снимается с патрубка резонатора вручную или при помощи отвёртки
  4. С фланцев нагар стирается металлической щеткой и наждачной бумагой.
    Очистка фланцев от нагара
    Нагар с фланцев глушителя счищается металлической щёткой или наждачной бумагой
  5. На фланец резонаторной трубы устанавливается новое уплотнительное кольцо. Хомутом соединяются фланцы выхлопной трубы, патрубки основного глушителя также соединяются между собой.
    Новая и старая прокладки
    Новая прокладка глушителя устанавливается на фланец, после чего глушитель затягивается хомутами

Металлокерамическое кольцо, прилегающее к прокладке глушителя, отличается хрупкостью, в связи с чем при замене уплотняющего кольца необходимо соблюдать осторожность и аккуратность, дабы не разрушить керамику.

Замена на ВАЗ 2110/2112

Инструменты, необходимые для смены на автомобилях ВАЗ десятого поколения:

  • для снятия гаек разных размеров понадобится набор головок;
  • набор трещоток для головок;
  • молоток с обухом круглой формы;
  • комбинированные либо стандартные накидные гаечные ключи;
  • сабельная пила, ножовка или любой другой инструмент для резки по металлу;
  • два зажима для выхлопной трубы;
  • герметик и смазка проникающего типа;
  • брезентовые либо латексные перчатки для безопасного проведения работ;
  • защитные очки;
  • домкрат;
  • козлы — с их помощью автомобиль будет удерживаться на весу;
  • башмаки для колёс;
  • новый глушитель.

Демонтаж старого

Автомобиль перед началом работ должен находиться на ровной твердой поверхности. Можно выгнать его из гаража и приступить к работе по снятию.

  1. Рычаг ручного тормоза вытягивается до упора, переключается передача на положение парковки в случае с АКПП или на нейтральную передачу для МКПП.
    Положение рычага АКПП
    Рычаг переключения передач переводится на «парковку»
  2. Башмаки устанавливаются под задние колёса автомобиля — такая мера не даст ему сдвинуться во время выполнения работ.
    Противооткатные упоры
    Под колёса автомобиля устанавливаются противооткатные башмаки, не позволяющие машине сдвинуться с места
  3. Передняя часть кузова поднимается на домкрате и поддерживается с правой и левой стороны козлами.
    Поднятие ВАЗ 2110 домкратом
    Автомобиль поднимается домкратом и устанавливается на козлы для облегчения доступа к выхлопной системе
  4. Домкрат убирается из-под машины крайне медленно и осторожно, при этом нужно внимательно следить за тем, как автомобиль становится на козлы и насколько надежно он в них закрепляется.
    Козлы для автомобиля
    Автомобиль аккуратно опускается на козлы и надежно закрепляется на них
  5. После поднятия автомобиля можно приступать к демонтажу глушителя. Располагается он под днищем машины перед задней осью. Ориентироваться можно по катализатору — он отходит от мотора авто, а глушитель располагается непосредственно за ним.
    Местоположение глушителя
    На автомобилях ВАЗ десятого поколения глушитель располагается под днищем перед задней осью
  6. На зажимы, при помощи которых крепится глушитель, наносится слой проникающей смазки. При помощи глубоких головок крепежные болты и зажимы ослабляются по мере действия смазки. Деталь крепится в основном двумя зажимами, один из которых располагается на передней части, второй — на задней.
    Крепления глушителя
    Глушитель крепится двумя зажимами на передней и задней части
  7. Выхлопная труба и глушитель разъединяются. Если металлические детали давно не менялись, то придётся вести бой с ржавчиной и скопившейся в местах стыков грязью.
    Соединение выхлопной трубы и глушителя
    Глушитель и выхлопная труба разъединяются, а места стыковки зачищаются от грязи и ржавчины
  8. Выхлопная труба отсоединяется от глушителя посредством режущего инструмента.
  9. Изношенный глушитель убирается в сторону — больше он не понадобится.

Установка нового

Процесс монтажа нового глушителя аналогичен процессу демонтажа, только осуществляется в обратном порядке. При этом необходимо соблюдать определённые нюансы:

  1. При помощи режущего инструмента выравниваются конец выхлопной трубы, к которому крепился старый глушитель.
    Выравнивание конца выхлопной трубы
    Режущим инструментом выравнивается конец выхлопной трубы перед установкой глушителя
  2. Расширить диаметр выхлопной трубы дабы облегчить установку нового глушителя можно за счет небольшого разреза на ее задней секции.
    Подготовленный к установке глушителя конец трубы
    Диаметр выхлопной трубы корректируется под размер глушителя
  3. На крепежи от старого глушителя устанавливается новый.
    Установка нового глушителя
    Новый глушитель устанавливается на крепежи от старого глушителя
  4. Концы обеих труб — и выхлопной, и от глушителя — промазываются слоем герметика.
    Герметик для глушителя
    Герметиком промазываются концы выхлопной трубы и глушителя
  5. Старые зажимы заменяются новыми, при этом новые крепежи не затягиваются.
    Новые крепежи для глушителя
    Новые крепежи для глушителя устанавливаются на свои места, но при этом не затягиваются
  6. В концы выхлопной трубы вставляется труба нового глушителя.
    Вставка нового глушителя
    В выхлопную трубу вставляется новый глушитель
  7. Трещоткой и гаечной головкой аккуратно затягиваются зажимы, которые перемещаются по трубам к месту стыковки выхлопной трубы и глушителя.
    Зажимы между глушителем и выхлопной трубой
    Зажимы в местах стыковки глушителя и выхлопной трубы затягиваются трещоткой
  8. На хомутах располагаются гайки, которые затягиваются до упора.
    Затягивание гаек хомутов
    Гайки хомутов затягиваются до упора
  9. Убирать козлы и возвращать автомобиль на землю можно после затяжки всех креплений и их проверки. Проверить качество установки детали можно, проехав несколько километров на авто. При этом желательно несколько раз выжать педаль газа, чтобы прослушать звук, издаваемый глушителем — при его корректной установке никаких сторонних шумов быть не должно.

Особенности замены

  1. Выхлопная система автомобиля требует реглуярного осмотра. После демонтажа изношенного глушителя её также необходимо тщательно осмотреть и убедиться, что остальные элементы не имеют дефектов и изъянов. При налии на металле выхлопной трубы следов коррозии её необходимо заменить, поскольку такое плачевное состояние может привести к утечке отработанных газов.
  2. Наращиванием выхлопной трубы занимаются в том случае, если при демонтаже старого глушителя был отрезан слишком большой участок трубы. Делается это при помощи специальной секции под названием «мама-папа».
  3. Резка металла выхлопной трубы должна осуществляться крайне осторожно и аккуратно, поскольку в непосредственной близости от нее проходят топливные и тормозные шланги вкупе с проводкой.
  4. Во избежание повреждений глаз необходимо использовать защитные очки.

Замена резонатора выхлопной системы

Основной причиной замены деталей выхлопной системы ВАЗ 2110/2112 является усталость и коррозия металла, что сопровождается появлением сторонних шумов во время езды. В большинстве случаев осуществляют замену глушителя и дополнительного глушителя, именуемого резонатором.

Резонатор ВАЗ десятого поколения
Замена резонатора ВАЗ 2110/2112, или дополнительного глушителя, осуществляется при его дефектах

Одновременно с заменой комплектующих выхлопной системы рекомендуется менять крепежи и резиновые прокладки. Под воздействием влаги и грязи такие детали быстро подвергаются коррозии и окислению, из-за чего приходят в негодность и деформируются. По этой причине одновременно с новым глушителем и резонатором приобретают хомуты и резиновые прокладки.

Замена резонатора системы сброса выхлопных газов ВАЗ 2110/2112 осуществляется следующим образом:

  1. Глушитель и резонатор машины объединяются посредством хомутов и гаек креплений. Болты зажимов выкручиваются, при невозможности их аккуратного снятия можно срезать их болгаркой.
    Выкручивание болтов глушителя и резонатора
    На ВАЗ 2110 резонатор и глушитель крепятся при помощи болтов, которые выкручиваются или срезаются болгаркой
  2. Между глушителем и резонатором располагается уплотнительное кольцо из резины. При повторном использовании зажимов и прокладок проверяется поверхность уплотнительного кольца и металл на наличие следов коррозии, которые могут нарушить герметичность труб.
    Резиновое кольцо
    Между резонатором и глушителем располагается уплотнительное кольцо
  3. В местах крепления резонатора к нейтрализатору либо приёмной трубе откручиваются болты крепления. До конца выкручивать их не нужно — они должны удерживать дополнительный глушитель.
    Болты крепления резонатора
    Болты крепления резонатора выкручивается не до конца — они должны удерживать дополнительный глушитель
  4. Задняя подушка подвески резонатора снимается с кронштейна.
    Задняя подушка подвески
    С кронштейна снимается задняя подушка подвески резонатора
  5. Аналогичным образом поступают с передней подушкой подвески.
    Передняя подушка подвески
    Снимается передняя подушка подвески
  6. Гайки, которыми соединяются нейтрализатор и резонатор, полностью выкручиваются. Аналогично вынимаются болты и пружинные шайбы. На автомобилях без нейтрализатора выкручивают болты и пружины.
    Выкручиваются гайки резонатора
    Болты и гайки, которыми крепится резонатор, выкручиваются из своих гнёзд
  7. Дополнительный глушитель снимается.
    Снятие резонатора
    Дополнительный глушитель снимается с автомобиля

Установка нового резонатора осуществляется аналогичным образом, но в обратной последовательности. Детали выхлопной системы автомобиля не должны касаться его кузова во время колебаний.

Видео: замена глушителя ВАЗ 2110/2112

Свовременная диагностика и замена глушителя автомобиля позволяют поддерживаеть выхлопную систему транспортного средства в работоспособном состоянии и предупреждают её дефекты и неисправности.

Смена резонатора

Заменить резонатор на ВАЗе 2110 также желательно. Делается это после смены глушителя.

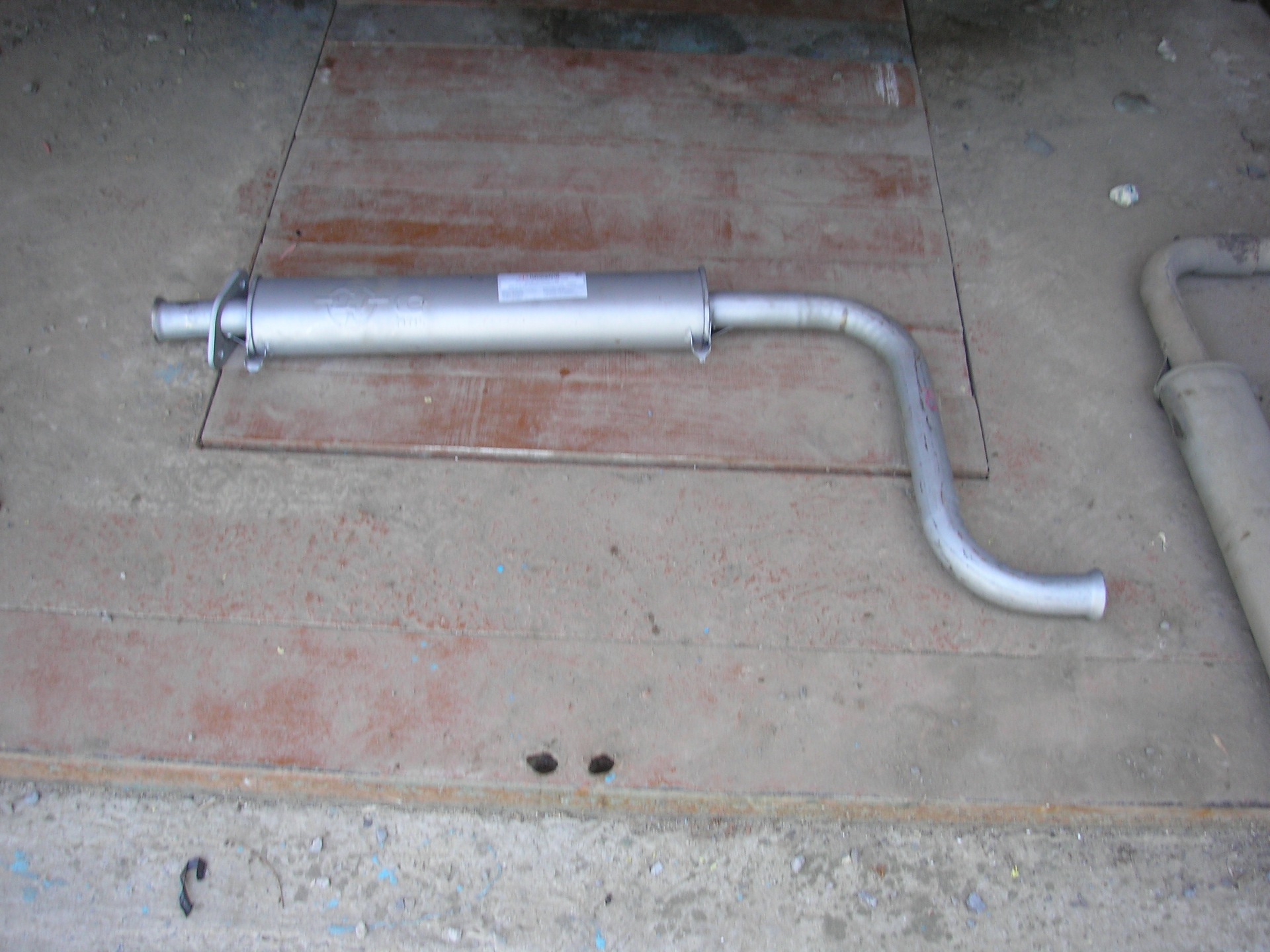

Новый резонатор для ВАЗ 2110
Новый резонатор для ВАЗ 2110

Работа по замене резонатора выполняется в следующей последовательности:

  1. Резонатор закреплен на глушителе обжимным хомутом с уплотнительным кольцом.
  2. К нейтрализатору он крепится при помощи плавающего фланца, состоящего из двух болтов, и развальцовки.
  3. На встречной части элемента расположен так называемый кулак.
  4. Демонтировать болты часто оказывается достаточно сложно. Чтобы вы не мучились, просто срежьте их болгаркой и купите новые болты. Это самое простое решение проблемы.
  5. Если болгарку раздобыть не удалось, возьмите на вооружение жидкий ключ. Это популярное среди автомобилистов средство WD40 или его аналоги. Обработайте места крепления болтов этим составом, подождите некоторое время, после чего болты должны открутиться.
  6. Демонтировав болты, снимите хомут глушителя.
  7. Из резинок подвески извлекайте резонатор. Проверьте состояние резинок. Если они изношены, замените их на новые.
  8. Возьмите новый резонатор, закрепите их на резине и подключите к глушителю таким образом, чтобы идущая к глушителю от резонатора труба располагалась параллельно относительно земли.
  9. Если на кулаке нейтрализатора вы заметили выработку, заусеницы, следы ржавчины, обязательно обмажьте соединение герметиком. Причем это должен быть высокотемпературный герметик.
  10. Вооружившись новыми болтами и гайками, затяните фланцы катализатора и резонатора.
  11. Фиксация нейтрализатора к резонатору осуществляется двумя болтами фланцевым соединением. Крепление происходит к штатам, но есть приемной трубе, при помощи подпружиненного соединения и двух развальцовок. Промежуток между ними содержит уплотнительного кольцо из графита или металлоасбеста.

Замена нейтрализатора

Как вы могли убедиться, выхлопная система у автомобиля ВАЗ 2110 достаточно стандартно устроена, ее ремонт не представляет ничего сложного даже для автомобилиста с небольшим опытом.

Нейтрализатор

Меняя глушитель и резонатор, вполне вероятно, вам может потребоваться замена нейтрализатора. Эта операция простая, выполняется за несколько шагов.

Нейтрализатор служит для того, чтобы гасить вибрации от двигателя и не допускать их на выхлопной системе автомобиля отечественного производства ВАЗ 2110.

Если потребовалась его замена, делается это так:

  1. Если старые пружины и болты целые, не имеют явных повреждений, можете дальше их использовать. Они проявляются характерные признаки износа, обязательно купите новые элементы.
  2. Кольцо следует заменить в любом случае, насколько хорошо ни сохранилось при этом старое. Если сквозь старое кольцо начнут пробиваться газы, это приведет к очень быстрому износу и повреждению развальцовки нейтрализатора и приемной трубы.
  3. После установки нейтрализатора надевают новые болты, они аккуратно, но сильно стягиваются. Причем первыми нужно зажать те болты, которые крепят резонатор.

Замена штанов

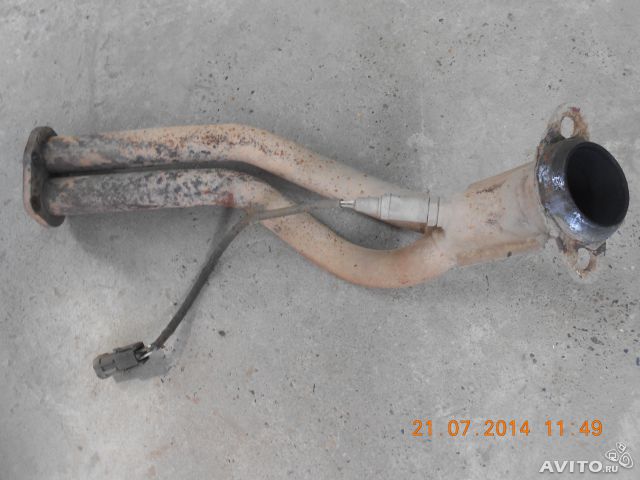

Штаны
Штаны

Приемная труба, она же называется штанами (из-за своего внешнего вида), крепится к коллектору при помощи шпилек и гаек. Ее фиксация с нейтрализатором осуществляется подпружиненным соединением.

  1. Снимите приемную трубу, обращая повышенное внимание на ее крепление к коллектору. Тут используются шпильки, не болты. Они вкручены в коллектор, и на них накручены соединительные гайки.
  2. Если шпильку повредить, заменить ее будет крайне сложно. Потому важно постараться сохранить старую в целостности и сохранности.
  3. Обработайте гайки известным всем нам средством WD40. Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми. Если не получится, шпильки высверливаются. Процесс сложный, длительный, требующий опыта и сноровки.
  4. Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора.
  5. Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку.
  6. Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110.
