Цветная электросхема автомобиля ваз который можно починить своими руками-2108. С помощью данной схемы электрооборудования каждый автолюбитель сможет выявить на своем автомобиле неисправности в электропроводке. При наличии не измерительного прибора владелец автомобиля сможет установить, почему не работает зажигание, не включается стартер, сломалась система отопителя или не выдает требуемое напряжение генератор. На остальные модели смотрите документацию здесь.

Электросхема ВАЗ-2108

1. Блок фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла ваз который можно починить своими руками 2108; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания двигателя авто; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе; 21.Коммутатор; 22. Катушка зажигания ваз который можно починить своими руками 2108; 23. Колодка диагностики; 24. Датчик в.м.т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер ваз который можно починить своими руками; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла 2108; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель салона; 36. Лампа освещения вещевого ящика; 37. Монтажный блок; 38. Комбинация приборов 2108; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для 2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и смывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар ваз который можно починить своими руками 2108; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла ваз который можно починить своими руками 2108; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла.

А. Наконечник провода для подключения к датчику износа тормозных колодок; В. Штекерный разъём для подключения к плафону индивидуального освещения салона;

I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторедуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени смывателя заднего стекла; К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла ваз который можно починить своими руками 2108; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъемников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.

Замена проводки ВАЗ 2109

Во время выполнения любых работ необходимо обращать внимание на цветовую маркировку проводов, которая должна совпадать с указанной на схеме.

При многочисленных ремонтах проводка старых машин может быть заменена с применением кабелей с любым цветом изоляции. Поэтому при обнаружении в электросхеме ВАЗ 2109 проводов непонятного обозначения их необходимо прозвонить тестером. Для более плотного анализа рекомендуется использовать интерактивную схему проводки, которую легко найти в сети.

Смена проводки на автомобиле может проводиться целиком или по частям.

Для полной замены своими руками необходимо:

1. Снять подкапотный жгут, начиная с разъема правой фары и двигаясь к колодкам коммутатора и блока предохранителей.
2. Демонтировать задний жгут проводки, начиная снятие с задних фонарей и модуля в топливном баке.
3. Снять пластиковый кожух панели приборов и демонтировать жгуты проводки.

Процедура ремонта проводки на ВАЗ 2109 представлена на видеоролике от канала AVTO LIVE.

Вся проводка на ВАЗ 2109 сходится на блоке предохранителей. При снятии желательно выполнить фотографии прокладки кабелей и подключения разъемов. Это пригодится при установке новых проводов, которые могут отличаться по длине и разъемам от использовавшихся. Во время монтажа необходимо тщательно зачищать и плотно устанавливать провода массы. При плохом контакте включение цепей будет сопровождаться щелчком и отключением испытываемой цепи или всей электрики. Перед окончательной сборкой салона следует проверить функциональность всех электрических узлов. Контроль рекомендуется проводить как включением отдельных цепей, так и совместно.

Электрическая схема автомобилей ВАЗ-2108 — второй вариант

1 – блок-фара авто; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер ваз который можно починить своими руками-2108; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон ваз который можно починить своими руками-2108; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака.

Причины отказа основных систем автомобиля

Многие неисправности автомобиля, первоначально воспринимаемые за механические, возникают по причине повреждения электропроводки.

Некоторые наиболее распространенные неполадки описаны ниже:

1. Стартер крутит вал, но двигатель не запускается. Одной из причин неработоспособности мотора может быть выход из строя жгута электропроводов системы зажигания или перегорание предохранителя либо реле. Неисправные элементы необходимо найти и заменить новыми. На машинах с распределенным впрыском могут быть повреждены детали проводки блока управления двигателем или топливного насоса. На карбюраторном авто неисправный участок можно найти тестером, прозванивая каждый провод. На инжекторных ВАЗ 2109 имеется возможность проведения диагностики, которая покажет узел с поврежденной или оборванной цепью.
2. При повороте ключа стартер не работает, контрольные лампы горят с нормальным накалом. Причины могут быть в обрыве или окислении проводов, идущих к стартеру, или в замке зажигания.
3. При повороте ключа стартер не срабатывает и гаснут все лампы. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи.
4. После пуска двигателя не гаснет контрольная лампа зарядки. Скорее всего, произошел обрыв проводки, окисление контактов на генераторе или порван ремень привода.
5. Непривычно яркий накал ламп фар или пульсация света сигнализируют о повреждении регулятора напряжения на генераторе. На инжекторных машинах такая поломка может вызвать включение лампы Check Engine.
6. Негорящая передняя или задняя фара свидетельствуют о выходе из строя ламп, предохранителя или жгута проводки, идущего к данному узлу.
7. При включении поворотника начинают мигать все лампы в заднем фонаре. Стандартная проблема всех переднеприводных ВАЗ первого поколения, причиной которой является окисление и замыкание дорожек монтажных плат внутри фонаря.

Износ высоковольтных кабелей

Перегоревший предохранитель

Обрыв приводного ремня генератора

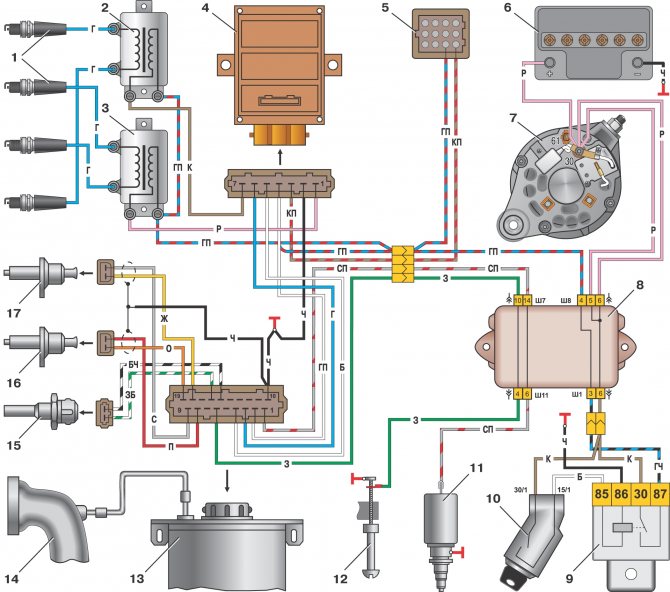

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Неисправности катушки зажигания

Наиболее распространенными неисправности являются:

1. Межвитковое замыкание первичной и вторичной обмотками;
2. Обрыв в цепи 1 – й или 2 – й обмоток;
3. Пробой изоляции второй обмотки на корпус катушки.

Основные признаки неисправности катушки зажигания:

1. На крышке наблюдаются следы подтекания масла;
2. Трещины и скоры на крышке;
3. Не правильные показатели омметра (читайте дальше).

При выявлении данный проблем катушку зажигания следует заменить.

Настройка зажигания с использованием стробоскопа

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

1. Запустите мотор и установите обороты коленвала на 800–900 об/мин.
2. Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.
3. Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.
4. На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.

Убедитесь, что метки совпадают
