Что это такое?

Сайлентблок (правильно так говорить и писать, а не «саленблок» или «сайленблок»), или по-другому резинометаллический шарнир, представляет две металлические втулки, между которыми имеется резиновая вставка. Они служат для соединения деталей подвески и за счет упругой вставки между втулками (резина или полиуретан) гасит колебания, передаваемые от одного узла к другому.

Как проверить и какой ресурс?

Как понять, когда пора менять сайлентблоки? Обычно, они служат до 100 000 км пробега, но в российских условиях, следует делать осмотр через каждые 60 000 км пробега. Понять, износился сайлентблок подвески можно по своим ощущениям. Если автомобиль стал хуже управляться или реакции на поворот руля стали «ватными» с большой задержкой — это верный признак изношенного шарнира. Для большей уверенности нужно обратиться в сервис или сделать контроль резинометаллических шарниров самостоятельно.

Визуальный осмотр происходит следующим образом: нужно заехать на яму и посмотреть на чистый от грязи сайлентблок. В резиновой части не должно быть трещин и разрывов. Желательно при этом представлять как выглядит новый. Косвенным признаком считается кривой развал/схождение, если раньше был правильный. Когда сайлентблоки рвутся, рычаги становятся чуть криво.

Cледует проверить люфт в сайлентблоках и при чрезмерной величине — заменить в срочном порядке.

Полиуретановые или резиновые сайлентблоки?

Если автомобиль имеет в подвеске резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки прослужат как минимум в 5 раз дольше, чем резиновые детали. Единственный недостаток у полиуретана — более высокая стоимость по сравнению с резиновыми изделиями (более чем в 5 раз), но можно сэкономить на замене.

Объяснять, что такое сайлентблок, долго не нужно – металлическая втулка вставлена в резиновую и приварена к ней. Иногда изделие имеет внешнюю металлическую обойму, иногда – нет. Но, несмотря на видимую простоту, эта деталь, в зависимости от её состояния, во многом определяет поведение автомобиля на дороге. Это непосредственно сказывается на безопасности и комфорте водителя и пассажиров.

Что такое сайлентблок

Сайлентблок представляет собой резинометаллический шарнир с двумя втулками: внешней и внутренней. Между этими втулками находится резиновое наполнение из природного каучука или полиуретана в зависимости от типа шарнира.

Стоит сказать, что многие водители в обиходе называют этот элемент «саленблок» или иначе. Правильное название идет от английского «silent block», что значит «тихий блок». Из названия понятно, что эта деталь служит для снижения жесткости соединения в конструкции подвески. Резиновая втулка играет роль демпфера, который гасит колебания и создает упругое соединение в местах крепления рычагов и элементов подвески.

Устройство шарнира

Не каждый резинометаллический шарнир (РМШ) можно назвать сайлентблоком. Различают разборные и неразборные РМШ. Именно неразборные стоит называть сайлентблоками. Конструкция проста: между двух металлических втулок находится резиновая прослойка, но все дело в способе фиксации упругого элемента. Если зафиксировать резину сильным обжатием между втулок, то соединение будет слишком жестким. Это отразится на плавности хода.

Если просто склеить резину с металлом, то соединение может получиться слишком мягким, тогда есть риск скручивания и перекоса. Чтобы этого не случилось, в сайлентблоках применяют оба метода крепления резиновой втулки. Резину «сажают» на клей и проводят вулканизацию, а также в нужной степени сжимают. Получается крепкий и надежный элемент с ресурсом работы до 100 тыс. километров пробега. Деталь испытывает большие нагрузки и со временем подлежит замене.

Резиновая часть может полностью заполнять металлические втулки, а может иметь специальные выемки или прорези. Удаляется лишняя резина, чтобы задать нужное направление рычага в одной плоскости или облегчить движение рычага в нужном направлении с сохранением жесткой фиксации в другом. Также запрессовка делается строго по меткам на втулке и рычаге.

Цена вопроса

Рено Меган второй генерации оснащается подрамником, на котором крайне сложно поменять сайлентблоки. Многие официальные сервисные СТО вообще рекомендуют менять их в сборе. Трудно себе представить, что из-за износа нескольких сайлентблоков появляется необходимость выкладывать эквивалент 1 100 у.е. Конечно же, следовать рекомендациям «официалов» в данном случае не стоит. Комплектующие есть в продаже, их несложно приобрести. Цена переднего, заднего сайлентблока не превысит 600 — 800 рублей.

Какие комплектующие необходимо приобретать для Megane?

Рекомендуем остановиться на изделиях достойных брендов. Отлично подойдет проверенный, надежный Lemforder. Комплектующие компании хорошо себя зарекомендовали в отечественных условиях. В любом случае, если приобретаете комплектующие — берите только надежные бренды.

Работа по их установке очень трудоемкая и тяжелая. Те владельцы Megane, которые производили эту процедуру, отзываются о ней, как о крайне сложном и малоприятном мероприятии.

Где устанавливаются

Сайлентблоки устанавливаются в проушины рычагов подвески методом запрессовки. Внешняя втулка устанавливается на место с натягом.

Крепятся сайлентблоки к подрамнику или кузову автомобиля. Они используются в рычагах как передней, так и задней подвески. Также нередко шарниры устанавливаются в местах соединения стабилизатора поперечной устойчивости с рычагом. Место и количество этих элементов зависит от конструктивного исполнения подвески конкретного автомобиля.

В целом, сайлентблоки могут устанавливаться:

• в точках крепления реактивных тяг;
• в местах крепления амортизаторов;
• на рычагах передней и задней подвески;
• на опорных балках коробки передач и мотора;
• в точках крепления стабилизатора поперечной устойчивости.

Стуки в подвеске — Страница 9 — Ходовая — Nissan Qashqai Клуб — Форум

диагностика и замена сайлентблоков подрамника ниссан кашкай

От правильной и эффективной работы ее составных элементов зависит безопасность во время движения, а также управляемость. Окончательное снятие производится при помощи отвертки, которой нужно разогнуть клеммы. Снимите защитный колпачок с гайки крепления стойки стабилизатора.

Форум Nissan Qashqai Сообщение. КЛУБ EXIST. подрамник.а потом уже рулевая рейка и могут тормозные суппорта…

Под автомобиль дополнительно устанавливаются опоры; Выровняйте руль; Демонтируйте пластиковый кожух промежуточного вала; Выворачивается винт, соединяющий шарнир вала и шестерню руля. Поэтому, большая часть ремонтов происходит только после появления стуков при движении, а также прочих признаков износа деталей ходовой. Производится работа в следующем порядке:

Виды сайлентблоков

Различают всего три вида:

• с резиновым (каучуковым) наполнением;
• с полиуретановым наполнением;
• «плавающие» сайлентблоки.

Элементы с резиновым наполнением подвергаются негативному воздействию разных факторов в процессе эксплуатации. Это могут быть химические реагенты, продукты нефтепереработки, высокие или низкие температуры. В холодное время резине свойственно терять упругость, а в жару она становится более мягкой. Все это сказывается на износе самих сайлентблоков и в целом на управляемости. Однако, это не мешает им на протяжении довольно долгого срока выполнять свою задачу.

Более совершенными считаются сайлентблоки с полиуретановым наполнением. Их эксплуатационные свойства несколько лучше. Они менее подвержены химическому воздействию, не теряют свойств и при разных температурах. В результате срок эксплуатации полиуретановых шарниров куда более продолжительный – до 200 тыс. км. пробега, но и они со временем подлежат замене.

Плавающий сайлентблок в разборе

Отдельно стоит сказать о так называемых «плавающих» сайлентблоках. По сути, это не совсем сайлентблоки, а вид шарового шарнира. Центральная втулка шарнира сферической формы вращается в пластмассовом вкладыше. Внутри находится смазка, которая закрывается защитными чехлами или сальниками. Такая конструкция позволяет внутренней втулке плавно поворачиваться под большими углами. Часто «плавающие» шарниры устанавливаются в поворотных кулаках задней подвески или в реактивных тягах. Минусом таких шарниров является быстрый износ, особенно внутренней втулки, которая стирается до овала и появляется характерный стук.

Экономическая целесообразность самостоятельного ремонта

Кроме того, задумайтесь над тем, есть ли экономическая целесообразность, из-за 2 000 рублей, сэкономленных на работе мастеров СТО, «гробить» выходной день себе и своему товарищу. Наверняка, могут найтись дела интереснее и важнее. Ну, а если серьезно, то при обслуживании опытные профессионалы советуют придерживаться нехитрого и простого правила. Не проводите самостоятельно сложные технически работы. «Французы» не любят дилетантов. Посмотрите на фото разных технических манипуляций с вашим автомобилем, чтобы понять, насколько сложен процесс его обслуживания.

Что же остается делать обычному автолюбителю, желающему немного сэкономить, либо просто любящему повозиться с собственным автомобилем? Займитесь вещами, не требующими особых навыков. Вполне можно менять на «французе» колодки и устранять мелкие неисправности, не требующие специальных знаний и умения. К несложным работам можно отнести смену масла, фильтров.

В заключение, стоит порекомендовать подобрать для полноценного обслуживания своего автомобиля хороший сервис, специализацией которого являются французские автомобили. Так как гарантия на авто закончилась, не стоит понапрасну выкидывать деньги, посещая официальные станции обслуживания. Сейчас уже много опытных мастеров, которые квалифицированно отремонтируют подвеску и справятся с электронными системами.

Основные неисправности

Качественные сайлентблоки имеют длительный рабочий ресурс. Они не требуют особого ухода, так как в них отсутствует смазка. Только упругий элемент работает на скручивание или сжатие. На продолжительность работы того или иного шарнира, как уже говорилось, могут повлиять условия эксплуатации, резкая смена температур, агрессивный стиль вождения и другое.

На неисправность сайлентблоков могут указывать следующие симптомы:

• ухудшилась управляемость автомобиля;
• ощущается шум и вибрация в подвеске при движении;
• наблюдается неравномерный износ шин.

Определить неисправность можно и при визуальном осмотре. В процессе эксплуатации резиновое наполнение приходит в негодность. Появляются трещины и разрывы, теряется упругость. Внутренняя втулка может просто отойти от резины, появляется существенный люфт.

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

1. Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку. Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
2. Самодельное устройство из подручных материалов. Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
3. Приобретение заводского инструмента.

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.

Сайлентблок передний на Ниссан Х Трейл представляет собой буфер, расположенный между кузовом автомобиля и передней подвеской. На этом японском кроссовере установлено два сайлентблока переднего подрамника и два сайлентблока заднего подрамника.

Признаки неисправности переднего сайлентблока

Несмотря на то, что эта деталь является достаточно надежной, все равно при активном вождении она начинает со временем изнашиваться. Обычно возникает необходимость купить сайлентблоки переднего подрамника Ниссан X Трейл после 65-70 тысяч пробега, хотя здесь все зависит от качества дорожного покрытия и стиля вождения. В первую очередь приходят в негодность задние сайлентблоки, а несколько позже – передние. Эту неисправность можно выявить по характерному стуку ходовой части Ниссана Х Трейл при езде по ухабистой дороге. При этом наблюдается неравномерное изнашивание колес. Это связано со смещением неисправного сайлентблока переднего подрамника и изменением угла развала-схождения.

Замена сайлентблоков переднего подрамника

Если вы обнаружили подобные симптомы, то необходимо сразу же обратиться на СТО компании Ниссан. Здесь вы сможете купить сайлентблоки переднего подрамника Ниссан X Трейл, которыми можно будет заменить изношенные детали. Замена требуется в том случае, если во время диагностики были обнаружены повреждения, разрывы или существенные смещения сайлентблоков переднего подрамника. Это процедура является довольно сложной и длительной. На Ниссан Х Трейл для извлечения указанной детали приходится снимать большинство элементов передней зоны ходовой части, таких, как стабилизаторы, рычаги и рейку рулевого управления. Однако при выявлении неисправности ее лучше сразу устранить, чтобы обеспечить себе безопасную и комфортную езду.

Как проверить сайлентблоки

Стоит сказать, что любые стуки в подвеске это уже повод проверить ходовую часть. Лучше всего это делать, загнав автомобиль на яму или подняв на подъемнике, чтобы был открытый доступ к каждой детали.

В первую очередь стоит визуально оценить состояние резиновых элементов. Затем можно проверить сайлентблоки на свободное смещение рычага. Это можно сделать с помощью монтажной лопатки, аккуратно отжав рычаг от кузова или опоры. Рычаг при этом должен плавно смещаться и вернуться в исходное положение. Если выявлен люфт в детали, то она подлежит замене.

К чему это приводит, применительно к поведению автомобиля на дороге?

Допустим, переднее колесо автомобиля наехало на препятствие – камень или попало в колею т.п. Или водитель совершает маневр, тормозит или еще что. Если автомобиль движется с малой скоростью, так что сила, действующая на колесо со стороны препятствия, недостаточна, чтобы вызвать смещение внутренней части сайлент-блока в другую сторону, автомобиль будет ехать дальше, как ни в чем ни бывало, разве что, подпрыгнув.

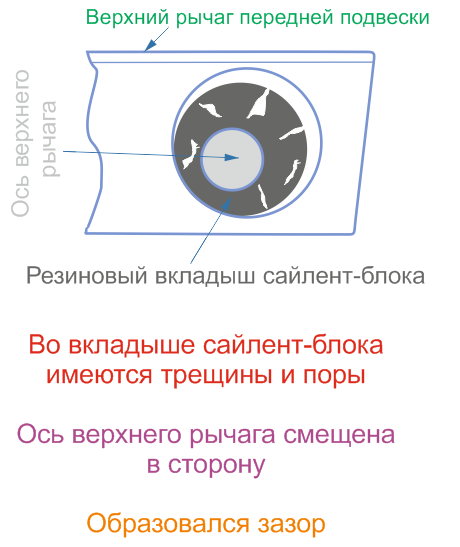

Если же сила превышает критическую, то направление остаточной деформации будет иным, как схематично показано на рисунке.

Соответственно, это приведет к изменению углов установки этого переднего колеса. Что, закономерно, вызовет нарушение в траектории движения автомобиля. Т.е. последний становится опасным в эксплуатации, склонным к неконтролируемым изменениям напраления своего движения, то и дело «рыскает» по курсу.

Характерно, что такое смещение будет неконтролируемым, случайным. И потому – трудно диагностируемым. Если при этом пытаться сделать развал-схождение (т.е. установку углов передних колес), его результаты будут не слишком удовлетворительными. Как и в случае, когда неисправны шаровые опоры.

А дальше?

Наконец, если продолжать эксплуатировать его и дальше, не ремонтируя переднюю подвеску, число и размеры трещин в резиновом вкладыше становятся еще большими. В итоге сайлент-блок, во-первых, начинает разрушаться, а, во-вторых, возрастает его склонность к неупругой деформации. В результате чего появляется зазор.

Понятно, что при таком состоянии сайлент-блока необходимо его немедленно заменить. Ибо в дальнейшем резиновый вкладыш быстро разобьется, внутренняя часть сайлент-блока будет касаться его внешней части (той, которая запрессована в рычаг передней подвески). При движении будет слышен явный стук, особенно при наезде на неровности дороги.
