В серию MZ производителя Toyota вошли атмосферные V-образные бензиновые моторы с углом 60 градусов между 3 парами цилиндров внутри алюминиевого блока. Имеет двигатель 1MZ FE стальной кованый коленвал и улучшенную конструкцию клапанов, которая снижает вероятность изгиба при соударении с поршнями после обрыва ременной ГРМ передачи.

ДВС 1MZ FE

Внутри своей серии MZ в двигателе исполнения 1MZ FE присутствуют особенности:

• соотношение размера цилиндра и хода поршня 87,5/83 мм;
• объемы камер сгорания 3,0 л.

В этой серии особенностью является тот факт, что в 1997 году руководство компании Toyota решило увеличить мощность за счет турбирования мотора. Турбокит был разработан дочерним предприятием Racing Development TRD для автомобилей Toyota Camry, Sienna и Solara, позволил развить мощность 242 л. с.

Затем изменилась схема двигателя, на впускной распредвал была установлена гидромуфта VVTi для корректировки фаз газораспределения. Первые движки с фазокрутилкой комплектовались впускным коллектором с изменяемой геометрией. В литом силуминовом корпусе стояла заслонка с двумя улитками разной длины и EGR клапан рециркуляции выхлопа.

Затем произошла модернизация впускного тракта, дроссель получил электронное управление, но утратил изменяемую геометрию. Впускной коллектор стал полимерным для снижения себестоимости и облегчения конструкции ДВС. В рейтинге журнала Ward’s 1996 года было приведено описание параметров 1MZ FE в числе 10 лучших силовых бензиновых приводов.

Табличные технические характеристики 1MZ FE представлены ниже:

Несмотря на высокие эксплуатационные свойства силового привода, форсировка и капремонт своими руками практически недоступны, придется обращаться к профессионалам.

Технические характеристики 1MZ FE 3,0 л/168 – 220 л. с.

Внутри своей серии MZ в двигателе исполнения 1MZ FE присутствуют особенности:

• соотношение размера цилиндра и хода поршня 87,5/83 мм;
• объемы камер сгорания 3,0 л.

В этой серии особенностью является тот факт, что в 1997 году руководство компании Toyota решило увеличить мощность за счет турбирования мотора. Турбокит был разработан дочерним предприятием Racing Development TRD для автомобилей Toyota Camry, Sienna и Solara, позволил развить мощность 242 л. с.

Затем изменилась схема двигателя, на впускной распредвал была установлена гидромуфта VVTi для корректировки фаз газораспределения. Первые движки с фазокрутилкой комплектовались впускным коллектором с изменяемой геометрией. В литом силуминовом корпусе стояла заслонка с двумя улитками разной длины и EGR клапан рециркуляции выхлопа.

Затем произошла модернизация впускного тракта, дроссель получил электронное управление, но утратил изменяемую геометрию. Впускной коллектор стал полимерным для снижения себестоимости и облегчения конструкции ДВС. В рейтинге журнала Ward’s 1996 года было приведено описание параметров 1MZ FE в числе 10 лучших силовых бензиновых приводов.

Табличные технические характеристики 1MZ FE представлены ниже:

Сильные и слабые стороны мотора Toyota 3MZ-FE

Распредвалы двигателя изготовлены не из традиционно использующегося чугуна, а из стали, что обеспечило более высокий ресурс газораспрделительного механизма. Основным материалом силового агрегата является специальный легкий алюминиевый сплав. Из него выполнен блок цилиндров, впускной коллектор, большинство корпусов навесного оборудования и т.д. Применение сплава алюминия в качестве основного материала позволило удешевить производство мотора и снизить его вес. При этом, надежность движка не пострадала.

Особенности конструкции

В первые годы выпуска двигатель 1MZ FE имел некоторые конструктивные особенности:

• V- образная архитектура ДВС с углом 60 градусов между цилиндрами;
• алюминиевый блок с сухими цилиндрами из несъемных чугунных гильз, отлитых по месту;
• двойная головка блока цилиндров по схеме DOHC 12V с каждой стороны блока;
• дроссельная заслонка с регулируемой геометрией (двойная улитка);
• система прямого зажигания DIS-3.

Затем в конструкцию внесли некоторые изменения:

• навесное – ресивер неизменяемой геометрии с электронным управлением;
• система синхронного зажигания для ликвидации сигналов в момент выпуска DIS-6.

В исполнении «тип’95» мотор 1MZ FE не имеет соударения клапанов и поршней. После установки гидромуфты VVTi на впускной распредвал этот же мотор гнет клапана поршнями из-за изменения конструкции.

Недостатки, поломки и проблемы Тойота 3MZ-FE

На больших пробегах часто начинается внушительный масложор

При обрыве ремня ГРМ клапана в ста процентах случаев гнет

Плавают обороты по вине загрязненной дроссельной заслонки

Сильное троение двс при поломке клапана фазорегулятора VVT-i

Двигатель боится перегрева и весьма склонен к образованию нагара

Из-за засорения форсунок может значительно падать мощность

Новые датчики детонации наконец решили проблему с их отказом

•

  Читайте также:  Антифриз: красный, зеленый и синий, как сделать правильный выбор

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

3.7k Просмотров

В 1993 году линейка силовых агрегатов VZ была заменена более производительными двигателями серии MZ. Характерный представитель серии движок 3MZ-FE имеет V-образную компоновку шести поршневой группы. Две алюминиевые головки блока цилиндров располагают четырьмя распредвалами, т.е. по два на голову. Блок цилиндров изготовлен из легкого алюминиевого сплава, а сами гильзы из чугуна. Блоки ориентированы друг к другу под углом в 60 градусов. Охлаждение блока выполняется циркуляцией жидкости по закрытой рубашке. Впрыск топлива – многоточечный электронный.

Перечень модификаций ДВС

За время существования 1MZ-FE устройство ДВС модифицировалось, но маркировка осталась прежней, поэтому модификацией мотора версию с регулировками фаз ГРМ при помощи муфт VVTi можно считать условно. Позже частично изменилось навесное оборудование – вместо дроссельной заслонки с двумя улитками разной длины использовался дроссель с электронным управлением.

Технические характеристики двигателя

1. Рабочий объем – 3,3 литра или 3310 см 3 ;
2. Пиковая мощность 225-230 л.с.;
3. Крутящий момент – 326 Нм;
4. Рабочий ход поршня и его диаметр – 83 и 92 мм, соответственно;
5. Регулировка фаз газораспределения системой – VVT-I;
6. Дроссельная заслонка находится под управлением электронной системы.

Плюсы и минусы

• ресурс больше 350000 км пробега;
• динамичные характеристики на всех оборотах;
• версии движка без VVTi не гнут клапаны при обрыве ременной передачи;
• модификации с регулировкой фаз экономичнее и быстрее.

Существуют проблемы с зимним запуском, напряженные тепловые режимы летом. В форсунки добавлены уплотнительные кольца и воздушные каналы, из-за чего их стоимость намного выше, чем у стандартных форсунок Bosch.

Преимущества и недостатки Toyota 3MZ-FE

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Распределительный вал отлит из стали, а коллектор авто пуска – из алюминия. Все двигатели данной серии довольно легкие, а поспособствовало этому применение специального алюминиевого сплава, при помощи которого изготовлено большая часть деталей мотора. К тому же этот фактор позволил снизить стоимость силового агрегата, при этом, не причиняя ущерб надежности.

Говоря о недостатках можно сказать, что их практически нет, если не считать значительный расход масла и бензина, но это вполне оправданно.

Список моделей авто, в которых устанавливался

В трех вариантах исполнения за годы своего существования мотор 1MZ FE можно было встретить под капотом следующих машин Toyota:

• Avalon – 1996 – 2004, флагманский седан, производится на Ближнем Востоке и в Северной Америке;
• Windom – 1996 – 2003, только для внутреннего рынка, седан класса Премиум;
• Sienna – 1998 – 2000, минивэн для Южной Кореи и Северной Америки;
• Camry Solara – 1999 – 2003, купе и кабриолет;
• Estima – 2000 год, только внутри Японии, стильный минивэн;
• Harrier – 2001 – 2005, среднеразменый кроссовер для Японии;
• Pronard – 2000 год, полноразмерный седан для внешних рынков.

Модификации

В процессе производства мотор дорабатывался, поэтому агрегаты можно разделить на 2 типа:

1. Ранний вариант (называемый в ряде источников «тип 95»), оснащенный системой рециркуляции выхлопных газов и впускным коллектором с возможностью изменения геометрии. Система зажигания включает в себя 3 двойные катушки. Базовый мотор развивает мощность 168 л.с. при 5400 об/мин, крутящий момент 248 Н/м при 4400 об/мин.
2. Поздняя версия, получившая гидравлический фазовращатель распределительного вала выпускных клапанов и дроссельный узел с электронным управлением. В системе зажигания появились отдельные катушки для каждого цилиндра. Доработки повысили отдачу мотора до 242 л.с. при 5800 об/мин и 328 Н/м при 4400 об/мин.

Каждая версия поставлялась в нескольких вариантах, отличавшихся мощностью и навесным оборудованием. Спецификация двигателя зависит от модели автомобиля и даты выпуска. Для ранних моторов встречается разная информация по мощности. Это связано с использованием нового стандарта измерения параметров, дата внедрения которого совпала с началом производства двигателей. Все варианты двигателя способны работать на автомобилях с передним и полным приводом. Блок цилиндров позволяет устанавливать агрегат только поперек моторного отсека.

Регламент обслуживания 1MZ FE 3,0 л/168 – 220 л. с.

В мануал официального производителя внесены сроки ТО на двигатель 1MZ FE следующего типа:

• после 10 тысяч км эксплуатации моторного масла и полнопоточного фильтра следует заменить смазку;
• производитель рекомендует использовать новый ГРМ ремень через 75 тысяч пробега;
• изготовителем аккумуляторной батареи указан ресурс источника питания 3 – 5 лет в зависимости от конструкции;
• охлаждающую жидкость специалисты завода Toyota советуют менять на рубеже 50 тысяч км;
• воздушный фильтр рекомендовано менять ежегодно, а топливный после 30000 пробега;
• у движков 1MZ FE нет гидрокомпенсаторов, поэтому следует каждые 30000 км регулировать тепловые зазоры клапанов шайбами;
• выпускной коллектор прогорает после 70 – 100 тысяч км;
• вентиляция картера забивается, нуждается в прочистке примерно через 20000 пробега;
• свечи выходят из строя после 20000 км.

Помпа приводится в движение ремнем ГРМ, поэтому запчасти меняют вместе для обеспечения одинакового ресурса.

Обслуживание

В инструкции, составленной официальным заводом производителей, предусмотрены определенные сроки технического обслуживания для компонентов 1MZ-FE.

Рекомендуемые сроки основных регламентных работ:

• Замена масла в 1MZ-FE требуется каждые 10 тысяч километров пробега.
• Замена ремня ГРМ на моторах 1MZ проводится каждые 75 тыс. км эксплуатации;

• Гарантированный производителем аккумуляторный ресурс зависит от конструкционных особенностей и составляет от 3 до 5 лет;
• Замена охлаждающей жидкости в системе двигателя проводится после прохождения 50 тысяч километров;
• Воздушные фильтры нуждаются в замене с интервалом 1 год, топливные – каждые 30 тысяч километров эксплуатации автомобиля;
• Так как системой силового агрегата 1MZ-FE не предусмотрены гидрокомпенсаторы, через каждые 30 тысяч необходимо осуществлять регулировку тепловых зазоров в клапанах при помощи шайб;
• Замену выпускного коллектора на 1MZ проводят с интервалом от 70 до 100 тысяч километров пробега;
• Прочищать систему вентиляции картера нужно каждый раз, когда пробег увеличился на 20 тысяч километров;
• Свечи зажигания меняют с интервалом 20 тысяч км;
• Замена термостата осуществляется с 2-годовым интервалом. Если заметны признаки неисправности, компонент меняют сразу же, поскольку любые промедления могут стать причиной выхода из строя двигателя.

Обратите внимание! Поскольку ремень ГРМ приводит в движение помпу, эти компоненты рекомендуется менять одновременно, что позволит обеспечить им одинаковый ресурс.

Варианты тюнинга мотора

Устанавливался двигатель 1MZ FE в автомобили для внешнего рынка, поэтому комплекты КИТ выпускало и дочернее предприятие TRD, и сторонние производители. Наддувный тюнинг производится следующим образом:

• установка интеркуллера и компрессора 0,5 бар;
• форсунки в рампе 320 – 360сс;
• изменение сечения выхлопной трубы на 2,5 дюйма;
• версия прошивки идет в комплекте КИТа, для установки потребуется адаптер.

Подобный тюнинг обеспечит мощность в районе 270 л. с., но снизит эксплуатационный ресурс. Механический тюнинг для этого мотора ограничен, так как невозможно расточить цилиндры, очень дорого менять сразу 4 распредвала или 24 клапана.

Таким образом, мотор 1MZ FE обладает мощностью в разные годы производства 168 – 220 л. с. и высоким крутящим моментом. Ресурс от 300 тысяч км считается очень высоким, но невозможен капремонт алюминиевого блока цилиндров с несъемными гильзами.

• Двигатели
• Toyota
• 1MZ-FE

3.0-литровый двигатель Тойота 1MZ-FE выпускался с 1993 по 2008 годы на заводах компании в Японии и США и ставился на многочисленные модели японского концерна для всех рынков. Обычно выделяют две версии силового агрегата: с фазореулятором VVT-i на впуске и без него.

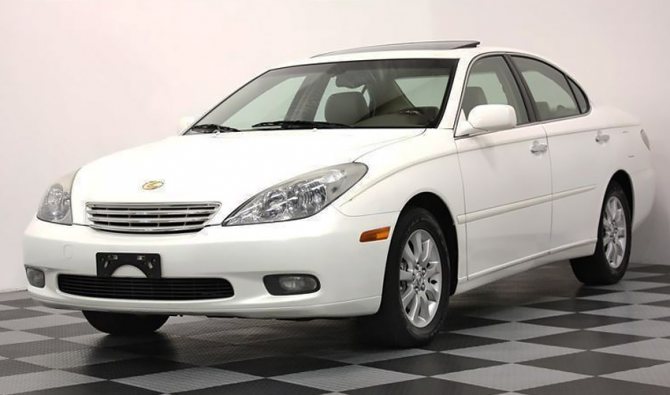

Двигатели для Lexus ES

Большеразмерный седан класса «Е» для выпускается со дня основания предприятия в 1989 году. На местном рынке до 2012 года модель была известна как Toyota Windom. В силовую линейку Lexus ES вошли упрощенные варианты рядных четверок с конфигурацией V6.

Двигатель Toyota 3VZ-FE/E

Силовой агрегат Toyota 3VZ-FE/E на 3,0 литра имеет сходство с 2,5-литровым 2VZ, но с блоком цилиндров V6, углом развала 60 градусов, с использованием иного коленвала, а высота достигает 223 мм. Двигатель Toyota 3VZ-FE/E единственный в серии, использующий ГБЦ с одним распределительным валом.

После 1992 года стали выпускать осовремененный 3VZ-FE/E, в котором было уже две двухвальные головки DOHN, измененные клапаны впуска, иные распредвалы. На впуске работал новый коллектор с системой изменения длины ACIS. Также была усовершенствована охладительная система и впрыск. Мотор установили под углом 15 градусов. Все изменения, произошедшие с 3VZ-FE/E, отразились на объеме, мощности и крутящем моменте.

К недостаткам Toyota 3VZ-FE/E относится перегрев, когда большой расход антифриза говорит о проблемах с прокладкой ГБЦ. Также на повышенную температуру двигателя может влиять дефект охладительной системы, крышки радиатора, термостата и радиатора.

При большом израсходовании ресурса двигателя масло уходит быстрее и чтобы избежать дополнительных проблем рекомендуется лить только качественные расходники.

Двигатель Toyota 1MZ-FE

Силовой агрегат Toyota 1MZ-FE сменил в 1994 году 3VZ-FE/E и устанавливался до 2007 года. Двигатель 1MZ-FE в конфигурацииV6 получил алюминиевый блок, кованный коленвал, угол развала 60 градусов, более легкую группу поршней, вместо цепи в приводе ГРМ ремень, рассчитанный на 150 тысяч км.

Наряду с этим в комплектацию Toyota 1MZ-FE вошли система обратной циркуляции отработанных газов EGR, коллектор впуска с переменной геометрией, позже устанавливалась система изменения фаз распределения газа на впуске VVTi и электронная заслонка дросселя. Ничего выдающего в двигателе 1MZ-FE нет, это типичный представитель тойотовских силовых агрегатов с хорошими характеристиками, не доставляющий больших проблем.

К недостаткам 1MZ-FE относится большой расход масла, обусловленный большим пробегом и старостью агрегата. Решить проблему можно сменой колпачков и малосъемных колец.

Если мотор не крутится и тормозит, следует сменить датчики детонации.

Плавающие обороты говорят о необходимости прочистить заслонку дросселя, форсунки или сменить клапан VVTi. Последний также влияет на троение, дергание и вибрации мотора.

Наряду с этим мотор Toyota 1MZ-FE закоксовывается, через определенный срок наблюдается течь муфты VVTi, дизеление двигателя.

Отметим, что силовой агрегат Toyota 1MZ-FE к ремонту не пригоден и при больших проблемах потребуется его замена на контрактный.

Двигатель Toyota 2GR-FE/FSE/FXE/FZE

Мотор Toyota 2GR-FE стали выпускать с 2005 года, как преемника 3MZ-FE, на основе 4-литрового 1GR. При корректировке ход поршня был уменьшен до 83 мм. Двигатель получил алюминиевый блок цилиндров 2GR с гильзами из чугуна, углом развала цилиндров 60 градусов, легкими Т-образными поршнями и коваными шатунами. Модель двигателя 2GR-FE позволяет избежать регулировки клапанов из-за наличия гидрокомпенсатора, при этом в агрегате установлен цепной привод ГРМ, применяется система фазоизменения распределения газа на впуске и выпуске валов Dual-VVTi. Техническое оснащение мотора оценивается на «хорошо». Также модель Toyota 2GR-FE получила модификации 2GR-FSE (D4S), 2GR-FXE, 2GR-FZE, 2GR-FKS, 2GR-FXS.

К минусам двигателя относится утечка масла, на которую влияют проблемы масляной трубки в смазочной системе VVTi.

Беспокойство доставляет шум и треск мотора при запуске, которые можно исправить сменой муфты VVTi, но на ресурс мотора это не влияет.

При низких оборотах на холостом ходу нужно прочистить дроссельную заслонку.

Каждые 50-70 тысяч километров начинает протекать помпа, на начальных версиях мотора вылетают катушки зажигания.

Двигатель Toyota 2AR-FE/FSE/FXE

Под капотом автомобиля двигатель Toyota 2AR-FE появился в 2008 году, заменив в ряду 2,4-литровый 2AZ-FE. Мотор получил алюминиевый блок цилиндров с тонкими гильзами из чугуна. При этом коленчатый вал смещен в сторону выпуска и руководит действиями двух валов-балансиров. Поршни стали легче и получили плавающие пальцы.

ГБЦ с гидрокомпенсаторами и парой валов установлена на металлическую основу из трех слоев. Распредвалы приводят в действие однорядная цепь ГРМ.

В этом модельном ряду использовался также вариант 2AR-FSE с иными поршнями и ГБЦ, а для «гибридов» был выпущен мотор 2AR-FXE.

Конструкция двигателя Toyota 2AR-FE довольно успешна и потому не имеет явных недостатков. К несущественным минусам агрегата относится протекание помпы и стучание в муфте VVTi. Мотор Toyota 2AR-FE одноразовый и ремонта не предполагает.

• Директор JAC Motors: «Мы планируем нашу деятельность в России на долгосрочную перспективу»

Смотреть все фото новости >>

Технические характеристики мотора Toyota 1MZ-FE 3.0 литра

Версия силового агрегата без VVT-i

Версия силового агрегата с VVT-i

Обзор неисправностей и способы их ремонта

Во время эксплуатации мотор 1MZ FE подвержен некоторым «болезням» в силу конструкционных особенностей:

Залитые в алюминиевый блок чугунные гильзы клапанов неремонтопригодны, поэтому в движке можно поменять все, кроме блока цилиндров.

Расход топлива 1MZ-FE

Без VVT-i на примере Toyota Camry 2001 года с автоматической коробкой передач:

С VVT-i на примере Lexus ES 300 2001 года с автоматической коробкой передач:

Аналогичные двигатели других производителей:

Тюнинг

Одним из наиболее простых способов увеличения уровня мощности является применение наддувного тюнинга. Поскольку эта модель двигателя ориентировалась на зарубежный рынок, КИТовые комплекты производило дочернее предприятие Тойоты TRD, а также целый ряд других изготовителей.

Алгоритм тюнинга ДВС Тойота 1MZ V6 3.0:

1. Монтаж интеркуллера и установка компрессора, обеспечивающий давление 0,5 бар;
2. Установка форсунок, мощность которых составляет 320 – 360сс;
3. Модификация диаметра выхлопной трубы на 2,5 дюйма;
4. Установка соответствующей версии прошивки (нужен адаптер);

Подобные меры позволят увеличить мощность до 270 лошадиных сил. Однако, есть и обратная сторона медали, поскольку такие модификации не просто влетают в копейку, но также ощутимо сокращают срок эксплуатации агрегата.

Возможности, связанные с механическим тюнингом, совсем неширокие. Это связано с невозможностью расточки каналов ГБЦ, а также высокой стоимостью замены всех распредвалов или клапанов.

На какие автомобили ставили двигатель 1MZ-FE
