Диапазон скоростей грузовика МАЗ-500

На постсоветском пространстве, больше всего было универсальных мостов Raba-MAN. Они применялись на всех автобусах ЛиАЗ, на некоторой части автобусов ЛАЗ, на троллейбусах энгельсовского завода ЗИУ и поголовно на всех автобусах Икарус. Поэтому, предприятия связанные с автобусными перевозками не имели в них недостатка. Мосты были надежными и на моделях ЛиАЗ перехаживали сам автобус.

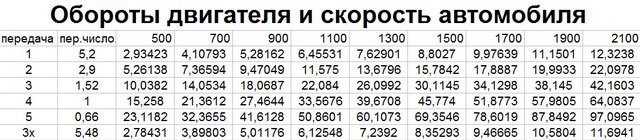

Решил посчитать, какой диапазон скоростей будет у грузовика МАЗ-500 на всех передачах с задним мостом с передаточным числом 8,21 (главный редуктор 2.666, а бортовая 3.11) и на шинах ИД-304, статистическим радиусом 0,526 м. Получилась вот такая таблица с максимальной скоростью равной 76,71 км/ч.

Поиск заднего моста Raba-MAN и подготовка к его установке

Начал потихоньку искать мост с ЛиАЗа и через некоторое время, представилась возможность приобрести такой со списанного автобуса. Единственным условием его получения, являлось самостоятельное извлечение моста из кузова.

Нужно было нанять автокран и вырезать задний и передний мосты, т.к. автобус переделывали под холодный склад. Срезал свой мост и погрузил его в машину.

Привез мост в гараж и сразу же занялся его осмотром. Заглянул под щитки колодок и убедился в достаточной толщине накладок. Далее, приступил к снятию фланца редуктора.

Также, нашел еще один фланец заднего редуктора от МАЗ-500 и отдал оба фланца токарям, чтобы они подогнали на фланец автобусного моста фланец кардана. Стянул новый фланец шпильками с гайками и дополнительно сварил электросваркой.

ЛиАЗовский мост по толщине, в районе крепления рессор, гораздо толще МАЗовского, а потому пришлось выточить новые удлиненные стремянки с запасом резьбы и согнуть их в кузнице.

На низ моста, изготовил площадки из 20 мм пластин и просверлил их на сверлильном станке. Верхние подкладки моста под рессоры, также изготовил новые и просверлил их под гайки стяжных болтов рессор.

Замена заднего моста МАЗ-500 на задний мост ЛиАЗ-677

Сделав все это, наконец то приступил к замене заднего моста и для этого, вывесил заднюю часть автомобиля. Открутил стремянки и снял их. Открутил карданный вал от моста и тормозные шланги от тормозных камер. Затем, поднял заднюю часть автомобиля так, чтобы рессоры еле касались МАЗовского моста и замерил расстояние от центра хвостовика до земли.

После этого, поднял заднюю часть автомобиля еще выше и выкатил задний мост в сборе с колесами полностью из под машины. Снял задние колеса с МАЗовского моста и начал устанавливать их на автобусный мост, используя клинья и гайки вместе с промежуточным кольцом от автобуса.

Когда колеса были установлены, я сразу обратил внимание на уменьшенное расстояние между покрышками и оно мне не понравилось.

Далее, закатил новый мост под машину и опустил на него заднюю часть рамы с таким расчетом, чтобы между мостом и рессорами влезли рессорные подкладки. Затем, провернул мост с таким расчетом, чтобы расстояние от земли до хвостовика, стало на 3 см больше, чем было с МАЗовским мостом.

После этого, начал собирать стремянки, подкладки снизу моста и наживлять гайки. Также, пришлось подрезать крепления на мосту, в которые входили автобусные стремянки. После легкой подтяжки, начал приваривать верхние площадки моста под рессоры. Далее, затянул стремянки, поставил на место карданный вал и подсоединил тормозные камеры.

Особенности

Передняя балка на мини-трактор чаще всего делается из ступицы и тормозных дисков.

Работа этой балки должна быть согласована с действием:

• подвески;
• подъемного аппарата;
• колонки руля;
• задних крыльев;
• тормозного аппарата.

Но гораздо чаще вместо собранных самостоятельно балок используют специальные мосты от автомобилей ВАЗ.

Преимуществами такого решения оказываются:

• почти неисчерпаемые возможности подгонять детали;
• широкий спектр доступных моделей (можно поставить любой жигулевский задний мост);
• выбор вида ходовой части всецело по усмотрению фермера;
• упрощение последующего приобретения запасных частей;
• сокращение расходов по сравнению с изготовлением с нуля;
• получение надежной и стабильно действующей даже в сложных условиях машины.

Важно! В любом случае должны быть составлены чертежи. Только имея схему, удастся определить необходимые габариты деталей и их геометрию, выбрать правильные методы закрепления.

Как показывает практика, сделанные без составления чертежей мини-тракторы:

• ненадежны;
• быстро ломаются;
• не имеют необходимой устойчивости (могут опрокинуться даже на некрутом подъеме или спуске).

Каждое изменение, затрагивающее ходовую часть, обязательно отражается на схеме. Необходимость укоротить мост возникает обычно тогда, когда меняются параметры рамы. Это решение позволяет существенно повысить потребительские характеристики транспортного средства. Что немаловажно, дополнительно экономится энергия. Отмечают также, что укорочение стандартного моста позволяет улучшить проходимость, и чем короче мост, тем меньше становится радиус, необходимый для разворота.

По похожей схеме можно сделать мост, даже ведущий, на любой мини-трактор. Но если использовать балку, то можно отказаться от установки редуктора. В итоге конструкция упростится и удешевится. Ведь жигулевская балка уже по умолчанию содержит необходимый редукторный узел. Поперечные балки для миниатюрных тракторов изготавливаются с применением стальных уголков либо отрезков квадратных труб. При создании ведущего моста надо помнить, что именно им связывается мотор и спарка колес, а также передается на них вырабатываемое двигателем усилие. Чтобы эта связка работала нормально, предусматривается промежуточный карданный блок. От качества изготовления ведущего моста зависят:

• прохождение поворотов;
• стабилизация колес;
• получение каркасом мини-трактора, создаваемого ведущими колесами толкающего усилия.

Эта конструкция состоит из целого ряда частей. И крепление деталей болтами, и крепкая поперечная балка — лишь немногие из них. Также используются втулки основных и поворотных осей, колесные полуоси, подшипники шарикового и роликового типа. Уголки и куски труб послужат основой для балки. А чтобы изготовить втулки, подойдет любая деталь из конструкционных сталей.

Опорно-поворотные втулки, однако, делают уже из профилированных труб. Отрезки такого профиля дорабатывают с расчетом на установку подшипников. Для герметичного закрытия пригодятся крышки из стали СТ3. Сегмент, где размещены роликовые подшипники и обойма, приваривают к центру поперечной балки. Специальные болты позволят закрепить мост на втулки той же балки. Очень важно, чтобы болты были помощнее, иначе они не удержат конструкцию — потому люфт надо рассчитать тщательно заранее.

Диапазон скоростей МАЗ-500 с новым задним мостом

Поездив некоторое время так, пришел к мнению, что прирост скорости оказался почти не заметным. Конечно, шума от моста стало меньше, а тормоза стали более эффективными, т.к. площадь тормозных колодок Raba-MAN больше, чем у моста МАЗ-500.

Однако, крепление колес мне совсем не понравилось. Чтобы заменить болт под клинья, нужно было снимать корону. Кто придумал такую не практичную конструкцию, осталось для меня загадкой. А вот само крепление короны, мне пришлось по нраву, т.к. корона крепилась не только через шайбы гравера и гайки, но и под шайбами были установлены конусные сухари.

Кстати сказать, короны на Супер МАЗе, крепятся без конусных сухарей и поэтому их довольно часто можно увидеть в металлоломе.

После установки нового моста, вызывало беспокойство и малое расстояние между покрышками. При стандартной загрузке и 320-ой резине, между колес постоянно появлялась черная полоса, что свидетельствовало о соприкосновении шин во время движения.

Передаточное число нового моста было равно 7.61 (редуктор 2.08, а бортовая 3.66). Рассчитал таблицу скоростей и понял, что изменения оказались минимальными.

Диапазон скоростей автомобиля изменился не значительно, а максимальная скорость подросла всего лишь на 7 км/ч и достигла 83,57 км/ч.

Установка редуктора с передаточным числом 1.79 и корон от троллейбуса

Чтобы еще увеличить скорость своего грузовика, я решил посоветоваться в головном автобусном парке с агрегатчиками. Попал на специалистов, а они как услышали, что мне нужен более скоростной редуктор на МАЗ, то сразу же сказали, что нужно искать редуктор с передаточным числом 1.79 (ставился на городской Икарус и ЛАЗ с моторами от ЗИЛа или Урала) и желательно найти к нему еще короны от троллейбуса.

Вот тогда, можно будет спокойно ездить на 320-ой резине, ведь в троллейбусе и МАЗе промежуточное кольцо одинаковой толщины.

Нашел быстроходный редуктор 1.79 и поехал в троллейбусный парк, чтобы отыскать троллейбусные короны. Долго искать не пришлось и короны в сборе с клиньями, гайками и болтами вскоре оказались у меня.

Вернувшись домой, сразу же приступил к замене редуктора и корон. Заменить редуктор довольно таки легко, он не тяжелый. Единственная сложность — это вытащить его с моста и здесь есть одна хитрость.

Редуктор надо повернуть на 90 градусов (планетарка должна быть параллельна мосту), тогда планетарка пройдет в вырезы моста и редуктор снимется. Чтобы установить новый редуктор в мост, нужно проделать данную операцию в обратном порядке.

Заменить короны, также никаких проблем не составило. Правда, в троллейбусном мосту своеобразные костыли, но вставляются они легче, чем те, которые я видел на других автомобилях.

Бортовая с передаточным числом 3.66, троллейбусная корона и прижимы колес

Общее передаточное число нового моста у меня получилось 6.55 (редуктор 1.79, бортовая 3.66), а передаточное число моста МАЗ было 8,21.

Таким образом, скорость автомобиля возросла на 25% (8.21/6.55=1.25), а тяга снизилась на эти же 25%.

Автомобиль с 20-ю тоннами стал легко идти по асфальту со скоростью 80 км/час, а трогаться груженым лучше всего было с 1-ой передачи. С 25-ю тоннами груза на очень крутых подъемах, нужно было включать 1-ую передачу и чувствовалось, что машина идет на пределе своих сил. Таким образом, если бы нагрузка была свыше 25 тонн, то пройти Урал на машине было бы очень сложно.

На этом заднем мосту, я проездил около 2-х лет и побывал с Урала на Алтае и в Тамани. На асфальте, легко оставлял за собой автопоезда КамАЗ с двигателями по 210 л.с.

Описание, характеристики популярных моделей

Сегодня рынок предлагает множество моделей почвофрез, устанавливаемых на небольшие тракторы.

Вот перечень наиболее популярных моделей и их характеристики:

• ФР-00010. Изготавливается в Минске, хотя эта фреза предназначена для небольших тракторов МТЗ, приспосабливают данную модель к любой технике этого класса. Устройство способно работать на тяжелой и легкой почве, допускается работа на наклонных поверхностях, до 10 градусов. Данный агрегат дает возможность регулировать ширину обрабатываемой почвы, от 44 до 61 см. Фреза рыхлит землю на глубину 12 сантиметров. Производительность этого оборудования – максимум 0,2 Га/ч., масса прибора составляет 47 кг;
• ФНМ-1. Это Белорусское оборудование требует скорости валового вращения минимум 357 об/мин. За один проход обрабатывает от 44 до 60 см почвы, углубляется в грунт на 80 миллиметров. Масса устройства около 50 кг, за 1 час дает возможность обработать до 0,2 гектара, эта цифра будет изменяться, в зависимости от твердости обрабатываемой земли;
• GQN-125. Это устройство является широко захватным, чтобы оно успешно работало, требуется трактор, мощность которого 24-30 л/с. Данная фреза за один проход захватывает 125 см грунта. Ножи углубляются в почву на 20 см. Вращается вал фрезы со скоростью 180-250 оборотов в минуту, для развития этой скорости вал отбора мощности должен вращаться на скорости от 540 до 730 оборотов в минуту. Масса данного оборудования – 210 кг.

Шум в заднем мосту и проблемы с подшипниками планетарки

В процессе работы, появились неисправности, которые заставили задуматься. Задний мост шумел, но вскрытие бортовых ничего не выявило, только не вытаскивалась ни одна полуось. После долгих консультаций и размышлений, пришел к выводу, что причина в редукторе.

Когда все съемники для снятия полуосей были сломаны, а полуось так и не сдвинулась с места, то пришлось приступать к хирургической операции. На задней стороне редуктора, напротив выхода с него полуоси, было прорезано электросваркой отверстие диаметром 15 мм и через него электродом перерезана полуось. Электрод больше чем на треть не сжигался.

Далее, провернул редуктор, вытащил его из моста и понял в чем причина неисправности. Полетели подшипники на планетарке и одна полуось приварилась к полуосевой шестерне дифференциала.

Корпус редуктора имеет неразъемные бугеля и вытащить обоймы с дифференциальной коробки не такая уж простая работа. Помучившись какое то время, я все же справился с задачей.

Пока не снимешь внутренние обоймы подшипника, не получится вытащишь и планетарку с дифференциалом. Редуктор компактный, но в ремонте требует специфического инструмента. Самое интересное заключалось в том, что шестерни имели неповрежденные зубья.

Используя старый ЛАЗовский редуктор в качестве запчастей, восстановил редуктор 1.79, но ставить его побоялся. Нашел другой такой же и полуось к нему, после чего установил все это на машину. Этот ремонт моста стал последним, т.к. в дальнейшем, он больше никаких сюрпризов мне не преподносил.

Как укоротить мост для минитрактора?

Для создания заднего моста на минитрактор часто используется готовый мост от автомобилей ВАЗ. Укорачивание производят для увеличения маневренности агрегата и для экономичности при расходе горючего.

Перед началом работы обзаведитесь минимальным набором инструментов (болгарка, ключи, измерительные приспособления, сварка и т. д.).

Далее действия стоит производить по такому алгоритму:

1. Отрезается чашка для пружины.
2. Вытаскивается концевой фланец.
3. Ось измеряется, на ней нужно отметить лишние фрагменты, которые будут отрезаны болгаркой.
4. В чашке сверлится отверстие.
5. Полуоси состыковываются и привариваются.
6. Полуось помещается в ось и заваривается.
