Название компании JCB — это аббревиатура от инициалов её основателя. Джозеф Сирил Бамфорд в середине двадцатого столетия заложил основы производства строительной техники. В настоящее время оборудование под этой маркой знают по всему миру, а производственные и сборочные линии размещаются в странах Латинской Америки, США, Индии и Великобритании — на родине головного предприятия.

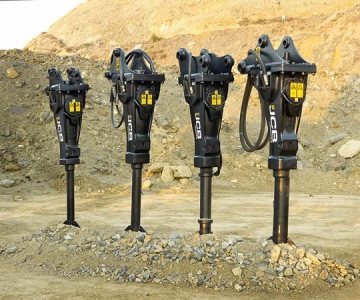

Гидромолоты JCB

Техника представляет собой навесное оборудование, которое устанавливается на погрузчики вместо ковша. Подобные гидравлические системы JCB широко используются в строительстве, при сносе зданий, сооружений, их фундаментов, вскрытии асфальтового покрытия, демонтаже мостовых переходов, выравнивании земляных площадей, рытье котлованов и прокладке трубопроводов.

Отличительными чертами гидромолотов JCB являются:

• Увеличенный ресурс производительности и мощности.
• Возможность производить работу в горизонтальном и вертикальном направлении. При этом специальные опоры обеспечивают непревзойдённую устойчивость техники и строгий баланс.
• Гармоничное сочетание компактных размеров, большой мощности и высокой точности производимых работ.

Специальные системные приборы и агрегаты исключают негативное воздействие вибрационных колебаний от гидромолота на саму машину.

Читайте также:  Бульдозер ДТ-75 – машина универсального назначения
• Обеспечение комфортных условий для работы водителя. Это, прежде всего, звуковая и вибрационная изоляция кабины.

Гидравлические молоты JCB представлены тремя основными сериями: тяжелые, средние и легкие.

Гидромолот Impulse 120J Classic на JCB

Купить гидромолот для JCB 3CX/4CX на сайте производителя

Мы предлагаем купить гидромолот для экскаватора-погрузчика JCB 3CX/4CX со склада в Москве и с доставкой в регионы РФ. Цена на гидромолот для JCB — самая выгодная на рынке!

Мы гарантируем качество гидромолота на JCB и даем на него гарантию 2 года. Ни один другой производитель в мире не дает на свои изделия такой длинный гарантийный период! А все потому, что мы уверены в надежности гидромолотов Impulse.

Телефон отдела продаж — (495) 7274069. Пора работать и зарабатывать!

Преимущества гидромолота Impulse-120J для JCB 3CX/4CX

Гидромолот для экскаватора-погрузчика JCB обычно бывает с переходной плитой. Мы создали новую модель — гидромолот Impulse 120J Classic, которая отличается от конкурентов отсутствием отдельной подвески и выполнена в цельном неразъемном исполнении вместе со щеками. Гидромолот на JCB 3CX имеет корпус, изготовленный из высокопрочной шведской стали DOMEX. Все это придает жесткость изделию.

Главные преимущества — это надежность, низкая цена, гарантия 2 года и минимальные эксплуатационные затраты. Установка легко производится на штатные крепления без необходимости использования адаптеров, а подключение к экскаватору-погрузчику JCB осуществляется с помощью рукавов высокого давления. Кроме того, конструкция обеспечивает необходимый угол поворота оборудования для транспортного положения.

Преимущества гидромолотов Impulse Classic:

• Отсутствие стяжных шпилек ударного блока – исключает вероятность появления задиров на бойке и цилиндре.
• Цельная втулка рабочего инструмента – обеспечивает увеличенный ресурс +30%.
• Возможность установки гидроаккумулятора (опция).
• Щеки из высокопрочной усиленной стали QUEND – прочность и износостойкость выше на 20 %
• Усилие прижатия в 2 раза ниже — быстрый старт и безупречное позиционирование
• Быстрая смена расходных материалов – осуществляется без применения прессов и специальных съемников.
• Специальное антикоррозионное покрытие бойка — снижает риски появления коррозии при нарушении правил хранения.
• Широкий ассортимент и постоянное наличие на складе.
• Гидромолот российской сборки с использованием импортных комплектующих (уплотнения, золотниковая пара, клапан зарядки и т.д.) от ведущих мировых производителей.
• Гидромолоты Impulse экспортируются в такие страны, как Австралия, Южная Африка, Китай, Италия и Бразилия.

Тяжелые

Эти машины рассчитаны на разрушение особо прочных пород. Они используются для сноса зданий и имеют большую ударную энергию. Гидромолоты оборудованы надёжной защитой всех узлов и механизмов. Базовая комплектация предполагает наличие специального захвата, который перетаскивает грунты для дробления, а также звуковой изоляции. Емкий аккумулятор обеспечивает продолжительную работоспособность техники, а специальная конструкция облегчает проведение диагностического обследования.

Фото тяжелого гидромолота JCB 1270

Тяжёлые молоты обладают массой от 1 до 3 тонн и следующими техническими характеристиками:

Модель	НМ 1270	НМ 1570	НМ 1770	НМ 2470	НМ 3070
Масса оборудования, т	1,25	1,6	1,7	2,2	3,0
Диаметр дробильного оборудования, мм	115	135	140	150	165
Масса базы, т	14-22	16-34	19-34	24-40	32-50
Энергия удара молота, Дж	2404	2781	4022	5400	7425

Область применения экскаватора с гидромолотом JCB

Вместо заднего ковша экскаватора на его стрелу может быть установлена специальная насадка — гидромолот.

Данная особенность конструкции позволяет увеличить зону действия гидромолота, а также делает возможным его использование в точках, расположенных ниже нулевой отметки (котлованы, траншеи и т. п.).

Немаловажный момент — это снижение разрушительного воздействия вибрации от механизма гидромолота на все узлы самого экскаватора.

Арендовав у нас экскаватор с гидромолотом JCB вы сможете выполнить следующие работы:

• Демонтаж / вскрытие асфальтобетонных покрытий
• Вскрытие подземных коммуникаций
• Разрушение скальных пород
• Демонтаж железобетонных конструкций
• Дробление замерзшего грунта

Дополнительное удобство эксплуатации данной спецтехники с гидромолотом — это наличие погрузочного ковша, с помощью которого можно сразу же собрать и погрузить образовавшиеся отходы в бункер или кузов самосвала для вывоза мусора.

Средние

Данные модели предназначены для дробления материала средней прочности. Они гармонично сочетают изысканный дизайн, компактные размеры и высокую мощность. Молоты снабжены качественной шумоизоляцией, шлангами и зубилами.

Для проведения сервисных работ нет нужды использовать специальные инструменты и устройства.

Фото гидромолота JCB HM380 средней прочности

Масса молотов составляет от 200 до 1000 кг, им присущи следующие технические параметры:

Модель	НМ 266	НМ 380	НМ 386	НМ 496	НМ 870
Масса оборудования, т	0,2	0,4	0,31	0,42	0,85
Диаметр дробильного оборудования, мм	65	75	80	95	100
Масса базы, т	2,8-6	1-8,5	4,5-9	6-12	12-18
Энергия удара молота, Дж	516	981	859	1058	1781

Двунаправленные контуры и контуры гидромолота экскаватора-погрузчика JCB

содержание .. 120 121 122 123 124 125 126 127 128 129 ..

Нижеследующая процедура излагает метод установки и эксплуатации навесных приспособлений с помощью двунаправленного контура и контура гидромолота.

Если не уверены или есть вопросы о действии навесного приспособления на дополнительном контуре, обращайтесь к дистрибьютору JCB.

Процедура

1 Двунаправленный контур и контур гидромолота работают в разных режимах, соответствующих используемому навесному оборудованию. Есть два режима — двунаправленный и гидромолот. Они обладают разными характеристиками, и навесные приспособления следует использовать только в верном режиме. Сначала определите, какой режим соответствует навесному приспособлению, которое вы хотите использовать

Режим гидромолота — Для навесных приспособлений одинарного действия (т.е. питающий поток нужен только в одном направлении). Примером таких навесных приспособлений могут быть гидромолоты/отбойные молотки и дорожные фрезы.

Двунаправленный режим — Для навесных приспособлений двойного действия (т.е. питающий поток нужен в двух направлениях). Примером таких навесных приспособлений могут быть челюстные ковши, ямобуры и самосвальные ковши..

2 Проверьте потребность и ограничения вашего навесного приспособления в части давления и расхода и убедитесь, что контур подходит для вашего навесного приспособления.

В обоих режимах давление питания ограничено величиной 207 Бар. Дополнительные разгрузочные клапаны можно заменить, если этот предел не подходит для вашего навесного приспособления. По вопросам замены дополнительных разгрузочных клапанов обращайтесь к дистрибьютору JCB.

В обоих режимах давление питания зависит от трех факторов:

a. Мощность насоса b. Частота вращения двигателя c. Установленный режим расхода

Обратное давление: При работе навесного приспособления одинарного действия, такого как гидромолот/отбойный молоток (в режиме гидромолота), ограничительным фактором часто является обратное давление в навесном приспособлении показывает зависимость обратного давления от расхода масла в соединении 1″ С2

Примечание: Значения приблизительные, если не уверены, обращайтесь к дистрибьютору JCB.

CI Быстроразмыкаемое соединение 3/4” — Питающая линия в режиме гидромолота.

С2 Быстроразмыкаемое соединение I ” — Возвратная линия в режиме гидромолота.

3 Когда установлено соответствие контура навесному приспособлению, можно устанавливать дополнительное навесное оборудование. См. Непосредственно устанавливаемые навесные приспособления обратной лопаты, Опции навесного оборудования (9811/5200).

4 Стравите давление в системе перед тем, подсоединять или отсоединять гидравлические соединения.

а Включите двигатель.

Ь Полностью втяните стрелу и в течение 10 секунд работайте гидроцилиндром, чтобы стравить гидравлику.

с Выключите машину, затем только поверните ключ зажигания в положение ВКЛ.

Примечание: Не включайте двигатель.

d При включенном зажигании установите режим двунаправленного контура.

e Переведите переключатель расхода в положение «Высокий расход». Установив верный режим, 6 раз переведите роликовый двунаправленный тумблер в обе стороны, удерживая его в каждом из положений в течение I — 2 секунд .

5 Подсоедините гидравлические шланги (обеспечивайте правильную установку питающих и возвратных линий для навесных приспособлений одинарного действия) — см. Быстроразмыкаемые соединения,

6 Зафиксируйте сиденье оператора направленным назад.

!ВНИМАНИЕ! Использование навесного приспособления, неспособного принять гидравлический расход или гидравлическое противодавление, может повредить навесное приспособление или ухудшить рабочие характеристики.

Переключателем режимов установите верный режим работы системы. Расположение переключателя режимов М.

8 Установите переключатель расхода гидравлического масла в положение, соответствующее навесному приспособлению. Расположение переключателя расхода N .

9 Установите ручной акселератор Е на обороты двигателя, соответствующие навесному приспособлению — теперь навесное приспособление готово к работе. Используются следующие органы управления:

а Ручное управление.

b Управление Easy Control.

Примечание: Чтобы избежать случайного включения дополнительного навесного оборудования, когда оно не используется, поставьте переключатель режимов в положение ВЫКЛ.. Тем самым расход на других контурах экскаватора не будет ограничиваться системой двунаправленного контура и контура гидромолота.

X Режим гидромолота (используется только с навесным оборудованием одинарного действия).

Y ВЫКЛ.

Z Двунаправленный режим, (для навесного оборудования двойного действия).

A Высокий расход.

B Низкий расход

M Переключатель режима

N Переключатель расхода

D Ножная кнопка (используется для управления навесным оборудованием в режиме гидромолота)

Е Ручной акселератор

F Кнопка прокрутки (используется для управления навесным оборудованием в двунаправленном режиме)

содержание .. 120 121 122 123 124 125 126 127 128 129 ..

Лёгкие

Молоты из компактной серии предназначены для разрушения пород с низкой степенью прочности. Техника имеет хорошие показатели производительности, а заряда аккумулятора хватит на долгое время. Стандартная комплектация включает в себя шланги и зубила.

Дробильный стержень имеет высокоточные размеры, которые позволяют работать даже с мелкой целью. Автоматическая регулировка блокирует рабочий режим при холостых движениях.

Легкий гидромолот JCB HM266Q

Модели имеют массу от 100 до 200 кг и следующие технические параметры:

Модель	НМ 100/100Q	НМ 115	НМ 140/140Q	НМ 166
Масса оборудования, т	0,103/0,115	110	120/136	120
Диаметр дробильного оборудования, мм	45	45	50	50
Масса базы, тонн	1-1,8	1-3,5	1-3,5	1,9-4,5
Энергия удара молота, Дж	170	200	225	306

Классификация гидромолота

Разделяют гидромолоты по производительности и условиям применения. Самый низкий класс имеет энергию удара до 1500 Дж. Он подходит для проведения ремонтных работ на дорогах, снятия обледеневшего грунта. Работает с материалами незначительной жесткости и прочности. Средние модели универсальны и подходят для забивания свай и работы с разными породами. Например, гидромолот JCB 1050, обладающий силой удара в 2300 Дж, относится к среднему классу и обеспечивает простоту применения для многих задач. Высокий класс определяется показателем силы удара от 3500 Дж. Применимым для разрушения железобетонных конструкций, работы с прочными породами, разбиения мерзлоты больших объемов.

Подбор приспособлений должен производиться согласно их мощности и предназначению. Стоимость будет зависеть от класса и качества. Получение быстрых результатов при использовании гидромолота зависит от требуемого гидравлического потока, потребляемой жидкости, получаемой выработки. Недопустима установка мощных моделей на спецтехнику с незначительным весом. Подобная эксплуатация может привести к поломке рабочего транспорта или нарушению целостности навесного оборудования. Приспособления должны покупаться согласно рекомендациям производителя базовой техники.
