Самые основные причины не верного отображения уровня топлива на панели приборов ВАЗ-2112

Бывает, что датчик уровня топлива выходит из строя, однако причин того, что стрелка уровня топлива врёт может быть много, и в этой статье мы рассмотрим из них самые основные.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Скачки уровня топлива

Когда показания уровня топлива «скачут», показывая то одно, то другое значения, неисправность может заключаться в «истирании» дорожек платы на датчике уровня топлива (расположенного на топливном насосе в бензобаке – прим.). Стираются они чаще всего из-за воздействия на них бегунка. Решить эту проблему возможно подогнув его основание к дорожке, однако если они стёрлись слишком сильно, придётся менять их в сборе с поплавком.

Часть дорожек на плате стёрлись.

Обратите внимание, что если вы собираетесь заменить ДУТ (датчик уровня топлива – прим.), то обязательно посмотрите на его маркировку. Так как аналогов для ВАЗ-2112 продаётся много, и значения сопротивления на них все разные. И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. . Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).

Что в итоге

С учетом вышесказанного становится понятно, что хотя датчик уровня топлива конструктивно прост, различные поломки (как механические, так и по части электрики), могут вывести данный элемент из строя или стать причиной сбоев в его работе.

Так или иначе, проблему нужно решать, иначе водителю придется постоянно отдельно фиксировать данные, сколько километров было пройдено с момента последней заправки, сколько еще можно проехать и когда нужно заправляться.

Напоследок отметим, что часто оптимальным вариантом будет замена ДУТ на новый, также параллельно может потребоваться менять поплавок датчика уровня топлива. Реже удается выполнить ремонт, удалив окислы, сдвинувшись на рабочие сектора и т.д.

Будет полезно: Модельный ряд и характеристики и полезные советы акб varta, особенности аккумуляторов

При этом самой серьезной неприятностью, которая приводит к неверным показаниям уровня топлива, принято считать поврежденный бензобак. Чтобы датчик топлива нормально работал, в таком случае необходим ремонт или замена топливного бака.

Для чего предназначен датчик уровня топлива ДУТ: устройство топливного датчика, виды датчиков топлива и особенности, принцип работы ДУТ.

Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Почему сетку бензонасоса нужно менять. Как самостоятельно снять бензонасос для замены фильтра. Особенности обратной сборки после замены сеточки бензонасоса.

Условия для корректной работы

Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:

• переменное сопротивление (реостат) – аппарат, с помощью которого можно регулировать величину сопротивления. Чем больше сопротивление в цепи, тем меньший в ней протекает ток;
• указатель уровень топлива (УУТ) – элемент панели приборов, указывающий количество горючего в баке. Может быть аналоговым или электронным;

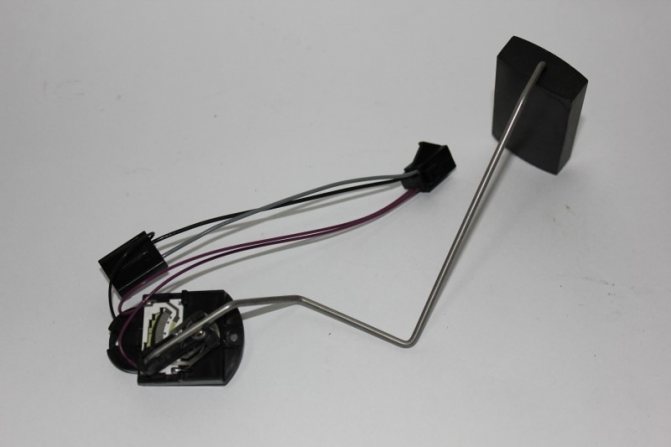

• датчик уровня топлива (ДУТ) – измеритель, расположенный в баке.

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.

Цепь включает в себя:

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ. В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.

Контрольная лампа

Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.

В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции. При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления. С уменьшением сопротивления начинает загораться лампочка на приборной панели.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Текст видео

Не работает стрелка Уровня Топлива Датчик Уровня Топлива ДУТ Бегущий поворотник для авто с АлиЭкспресс ► https://ali.pub/3g38g4 ELM327 — адаптер для диагностика своими руками ►https://ali.pub/3v6rfh Указатель уровня топлива на ваз который можно починить своими руками. Неверные показания.ремонт. В этом видео ищу причину неправильных показаний уровня топлива на щитке приборов ваз который можно починить своими руками 2114 При проверке самодиогностики приборной панели стрелка исправна. Датчик уровня топлива в баке тоже исправен Почему может не работать указатель уровня топлива на ВАЗ 2114 и его семейства(Ошибка датчика уровня топлива Ваз ) Врет указатель топлива ВАЗ ремонт своими руками.

Вся проблема скрывается в плохой массе под ручником. Для устранения проблемы необходимо открыть центральную консоль ручного тормоза. Замки ремня безопасности можно не снимать

В данном видео вы узнаете как исправить Неверные показания указателя уровня топлива на ваз который можно починить своими руками. Ремонт своими руками Не показывает уровень топлива | Замена и проверка датчика уровня топлива (ДУТ ВАЗ 2114) Самодиагностика Ваз 2114-2115, Priora, Kalina, Ваз 2110-2112

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, ) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Схема соединений панели приборов ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112 (вид с обратной стороны):

1. Контрольная лампа резерва топлива;
2. Лампы освещения комбинации приборов;
3. Контрольная лампа правого поворота;
4. Контрольная лампа левого поворота;
5. Резервная контрольная лампа;
6. Указатель температуры охлаждающей жидкости;
7. Контрольная лампа наружного освещения;
8. Контрольная лампа воздушной заслонки карбюратора;
9. Контрольная лампа давления масла;
10. Контрольная лампа стояночного тормоза;
11. Контрольная лампа заряда аккумуляторной батареи;
12. Тахометр;
13. Контрольная лампа «CHECK ENGINE»;
14. Спидометр;
15. Контрольная лампа уровня тормозной жидкости;
16. Контрольная лампа аварийной сигнализации;
17. Контрольная лампа дальнего света фар;
18. Указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Температура:

Когда стрелка указателя находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя температуры и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик температуры ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112 и его необходимо заменить. Если стрелка не отклонится, снимите приборную панель ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112 и, не отсоединяя от панели проводов, включите зажигание и соедините с «массой» левый вывод указателя температуры, который соединяется со штекером 5 (см. рис. 7-49) белой колодки (Х1). Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика температуры ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор. Исправность прибора можно проверить, отсоединив от комбинации приборов автомобилей белую колодку (Х1) проводов и соединив с «массой» штекер 1 и с клеммой «плюс» аккумуляторной батареи штекер 10 белой колодки комбинации приборов ваз который можно починить своими руками 2110, — 2111, — 2112. В этом случае у исправного прибора при включенном зажигании стрелка должна быть в начале шкалы.

Топливо:

Методика проверки аналогична описанной выше. Когда стрелка указателя ваз который можно починить своими руками 2110 — 2112 постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112, то необходимо проверить прибор. Для этого снимите комбинацию приборов ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112 и, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. При исправном приборе стрелка должна отклоняться до конца шкалы. Если стрелка указателя уровня топлива постоянно находится против о, то исправность прибора можно проверить, отсоединив от приборной панели ваз который можно починить своими руками 2110, ваз который можно починить своими руками 2111, ваз который можно починить своими руками 2112 красную (Х2) колодку проводов. В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против о.
