Самосвальный прицеп СЗАП-8551-02 | Мир прицепов НЕФАЗ и СЗАП
Технические характеристики и полезные советы:
| Масса, (кг): | |
| перевозимого груза | 12000 |
| снаряженного прицепа | 4100 |
| полная | 16000 |
| Габаритные размеры, (мм): | |
| длина | 7650 |
| ширина | 2500 |
| высота | 2210 |
| Внутренние размеры платформы, (мм): | |
| длина | 5340 |
| ширина | 2310 |
| высота | 760 |
| Площадь, (м2) | 12,3 |
| Объем кузова, (м3) | 9,4 |
| Объем с надставными бортами, (м3) | 15,4 |
| Погрузочная высота, (мм) | 1450 |
| База, (мм) | 3800 |
| Колея, (мм) | 1850 |
| Дорожный просвет, (мм) | 378 |
| Количество осей/колёс | 2/8+1 |
| Колеса | 7.0-20 |
| Шины | 260R508 (9.00R20) |
| Поворотное устройство | Шариковый однорядный круг |
| Рама | Сварная, с двумя лонжеронами из двутавров переменного сечения, изготовленных из высокопрочной стали |
| Подвеска | рессорная |
| Кузов | Стальная платформа с откидными боковыми бортами (с нижней навеской) |
| Опрокидывающий механизм | Гидравлический, с приводом от гидросистемы тягача, гидроцилиндр телескопический трёхступенчатый |
| Разгрузка | На боковые стороны |
| Тормоза: | |
| рабочий | Барабанный с пневмоприводом, выполненным по двухпроводной схеме с АБС и без АБС |
| стояночный | механический, с ручным приводом |
| Электрооборудование | Однопроводная система пост. тока напряжением 24В |
Прицеп СЗАП-8551-02 может быть выполнен в 2 комплектациях по индивидуальному заказу:
1.Шасси без платформы и гидропривода 2.Шасси с платформой, гидроприводом 3.Шасси с платформой, гидроприводом и надставными бортами
Дополнительная комплектация:
1. Дисковые колеса 2. Установка импортных осей 3. Низкое дышло
Модификацией самосвального прицепа СЗАП-85514 является модель СЗАП-8551-02 (грузоподъемностью 12 т).
Технические характеристики и полезные советы
| Модель прицепа | СЗАП-8551-02 |
| Масса: | |
| Снаряженная масса прицепа, кг | 4100 |
| Полная масса прицепа, кг | 16100 |
| Грузоподъемность, кг | 12000 |
| Габаритные размеры: | |
| Длина прицепа, мм | 7650 |
| Ширина прицепа, мм | 2500 |
| Высота прицепа, мм | |
| без надставных бортов | 2210 |
| с надставными бортами | 2690 |
| Внутренние размеры платформы, мм | |
| внутренняя длина | 5320 |
| внутренняя ширина | 2310 |
| внутренняя высота без надставных бортов | 760 |
| внутренняя высота с надставными бортами | 1250 |
| Объём самосвальной платформы, м3, | |
| без надставных бортов | 9,4 |
| с надставными бортами | 15,4 |
Самосвальные прицепы СЗАП сертифицированы Госстандартом РФ на соответствие правилам ЕЭК ООН по безопасности транспортного средства
Гарантийное и постгарантийное техническое обслуживание производится на сервисных станциях ОАО «КАМАЗ». Гарантийный срок на самосвальные прицепы СЗАП – 36 месяцев (с осями «BPW») или 18 месяцев (с осями «Автоприцеп-КАМАЗ», L1) .
Автомобильными тягачами для самосвального прицепа СЗАП-85514 и его модификации СЗАП-8551-02 являются автомобили – самосвалы:
— СЗАП-3517 (на шасси КАМАЗ-53205-15), СЗАП-3517А (на шасси КАМАЗ-53215-15), СЗАП-3517В (на шасси КАМАЗ-65117), производства ОАО «Автоприцеп – КАМАЗ» г. Ставрополь;
— автомобили КАМАЗ-55102, КАМАЗ-45142, КАМАЗ-45143,
— любые другие автомобили, имеющие тягово-сцепное устройство (системы «крюк-петля») по ГОСТ 2349-75 или тягово-сцепное устройство (системы «шкворень-петля») по MCISO 1102-75 под диаметр шкворня 50 мм, соответствующую допустимую, полную массу буксируемого прицепа и общую длину автопоезда не более 20 м.
Технические характеристики и полезные советы автомобиля СЗАП-3517В приведены ниже.
Автомобиль-самосвал СЗАП-3517В
Технические характеристики и полезные советы
| Шасси транспортного средства | КАМАЗ-65117 |
| Колесная формула | 6×4 |
| Грузоподъемность автомобиля, кг | 13000 |
| Полная масса автомобиля, кг | 24000 |
| Допустимая полная масса прицепа, кг | 14100 |
| Габаритные размеры: | |
| длина, мм | |
| 10250 | |
| ширина, мм | 2500 |
| высота, мм | 2955 |
| Двигатель | КАМАЗ-740.30-260 (Евро-2) |
| Мощность двигателя, л. с. | 260 |
| Объем самосвальной платформы, м3 | |
| без надставных бортов | 13,8 |
| с надставными бортами | 22,8 |

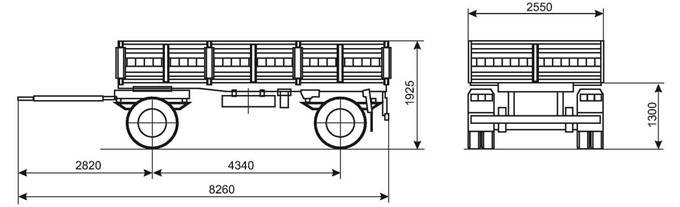

Прицеп бортовой СЗАП-8357А
Технические характеристики и полезные советы прицепа СЗАП-8357А
| Масса, (кг): — перевозимого груза — снаряженного прицепа Читайте также: Так ли нужна вспашка земли, и какими способами она выполняется? — полная | 12500 |
| 3500 | |
| 16000 | |
| Габаритные размеры, (мм): — длина — ширина — высота без тента — высота с тентом | 8260 |
| 2550 | |
| 1925 | |
| 3845 | |
| Внутренние размеры платформы:, (мм): — длина — ширина — высота без тента — высота с тентом — высота с двойными бортами | |
| 6120 | |
| 2480 | |
| 625 | |
| 2510 | |
| 1250 | |
| Площадь, (м2) | 15,2 |
| Объем без тента, (м3) | 9,5 |
| Объем с тентом, (м3) | 38 |
| Объем с двойными бортами, (м3) | 18,8 |
| Количество европоддонов | 14 |
| Погрузочная высота, (мм) | 1300 |
| База, (мм) | 4340 |
| Колея, (мм) | 1850 |
| Дорожный просвет, (мм) | 378 |
| Количество осей/колёс | 2/8+1 |
| Колеса | 7.0-20 |
| Шины | 260RR20) |
| Поворотное устройство | Шариковый однорядный круг |
| Рама | Сварная, с двумя лонжеронами из двутавров переменного сечения, изготовленных из высокопрочной стали |
| Подвеска | рессорная |
| Платформа | С открывающимися боковыми и задним металлическими бортами и деревянно-металлическим настилом пола |
| Тормоза: — рабочий | Барабанный с пневмоприводом, выполненным по двухпроводной системе с АБС и без АБС |
| — стояночный | Пружинный энергоаккумулятор или механический, с ручным приводом |
| Электрооборудование | Однопроводная система постоянного тока напряжением 24В |
Прицеп СЗАП– 8357А может быть выполнен в различных комплектациях по индивидуальному заказу:
1. Шасси без настила пола
2. Шасси с настилом пола
3. Бортовая комплектация
4. С двойным уровнем бортов
5. С пологом
6. С каркасом, передней стенкой, задними распашными воротами, тентом
Дополнительная комплектация к прицепу СЗАП-8357А:
| 1. Автошина 280R508 |
| 2. Дисковые колеса |
| 3. Съемный каркас с доской |
Модификацией бортового прицепа СЗАП-8357А являются модели СЗАП-8355 (с односкатной ошиновкой), СЗАП-8357А02 (контейнеровоз), СЗАП-8357А-02 (грузоподъемность 12 т).
Основные технические характеристики и полезные советы приведены ниже:
| СЗАП-8355 | СЗАП-35702 | СЗАП-8357А02 | |
Габаритные размеры, мм | |||
| -длина -ширина -погрузочная высота шасси: | 8260* | 8260* | 8260* |
| 2550** | 2550** | 2550** | |
| 1300 | 1300 | 1300 | |
| -высота без тента | 1925 | — | 1925 |
| -высота с тентом | 3950 | — | 3950 |
| Масса снаряженного транспортного средства, кг: | |||
| -шасси | 2950 | 2950 | 2950 |
| -без тента | 3500 | — | 3500 |
| -с тентом | 3820 | — | 3820 |
| Полная масса транспортного средства, кг | 14000 | 14000 | 16000 |
| Распределение полной массы, кг: | |||
| -на переднюю ось -на заднюю | 7000 | 7000 | 8000 |
| 7000 | 7000 | 8000 | |
| Количество осей / колес | 2 оси, 4 колеса + 1 запасное колесо | 2 оси, 8 колес + 1 запасное колесо | 2 оси, 8 колес + 1 запасное колесо |
| База, мм | 4340*** | 4340*** | 4340*** |
| Колея колес, мм | 2000 | 1850 | 1850 |
| Шины | 11.00R20(300R508) | 9.00R20(260R508) | 9.00R20(260R508) |
| Подвеска | Зависимая, рессорная, на двух основных и двух дополнительных полуэллиптических рессорах (для каждой оси) | Две рессоры (для каждой оси) | |
| Тормозные системы: | |||
| -рабочая | Одноконтурная, двухпроводная, привод пневматический на все колеса, колесные тормозные механизмы – барабанного типа, антиблокировачная система Wabco 4S/3M | ||
| -стояночная | Привод от пружинных энергоаккумуляторов к тормозным механизмам задних колес | ||
| Тип кузова : | У моделей СЗАП-8355 и СЗАП-8357А-02 – платформа металлическая сварная бортовая платформа с откидными боковыми и задним бортами, может быть оборудована каркасом и съемным тентом или высоким передним бортом-стенкой, задними дверьми и тентом или безбортовая. У модели СЗАП-8357А02 – металлическая сварная платформа, оборудованная устройствами для фиксации и крепления контейнера типоразмера 1С или 1СС. |
*- в таблице указана базовая длина, а под заказ возможно исполнение прицепа с длиной до 9940 мм;
** — в таблице указана базовая ширина, а под заказ возможно исполнение прицепа с шириной от 2476 мм до 2550 мм;
*** — в таблице указан базовый размер колеи колес, но в зависимости от длины прицепа под заказ возможно исполнение до 6020 мм.
Мир прицепов НЕФАЗ и СЗАП
Технические характеристики и полезные советы на самосвальный прицеп СЗАП-8543-01М
| Масса, (кг): | |
| перевозимого груза | 12000 |
| снаряженного прицепа | 4100 |
| полная | 16100 |
| Габаритные размеры, (мм): | |
| длина | 7994 |
| ширина | 2550 |
| высота | 2175 |
| Внутренние размеры платформы:, (мм): | |
| длина | 5550 |
| ширина | 2390 |
| высота | 743 |
| Площадь, (м2) | 13,3 |
| Объем кузова, (м3) | 10 |
| Погрузочная высота, (мм) | 1450 |
| База, (мм) | 3050 |
| Колея, (мм) | 1850 |
| Дорожный просвет, (мм) | 378 |
| Колесная формула | 2/8+1 |
| Шины | 9.0R20.0 или 10.0R20 или 275/70R22?5 |
| Рама | Сварная, с двумя лонжеронами из двутавров переменного сечения, изготовленных из высокопрочной стали |
| Поворотная тележка | Усиленная, рама поворотной тележки с 2-мя положениями дышла по высоте, производства ОАО «Автоприцеп-КАМАЗ», дышло оборудовано петлей для беззазорной сцепки |
| Подвеска | Рессорная, рессора производства ОАО «БЗРП» г. Белорецк |
| Платформа | Один уровень боковых бортов: задний и боковые борта с верхней навеской, с металлическим настилом пола |
| Опрокидывающий механизм | Гидравлический, с приводом от гидросистемы тягача, гидроцилиндр телескопический трёхступенчатый |
| Гидроцилиндр | 1 шт. расположен под платформой, производства PENTA (Италия) |
| Разгрузка | На боковые стороны и назад |
| Тормоза: | |
| рабочий | Барабанный с пневмоприводом, выполненным по двухпроводной схеме |
| стояночный | механический, с ручным приводом |
| Электрооборудование | Система постоянного тока напряжением 24 V. Количество, расположение, цвет, углы видимости внешних световых приборов соответствует. Правилам ЕЭК ООН №48-03 |
| АБС | АБС производства Wabco (Германия) |
Прицеп СЗАП-8543 может быть выполнен в 2 комплектациях по индивидуальному заказу:
1. Шасси без платформы и гидропривода 2. Шасси с платформой и гидроприводом
Самосвальный прицеп СЗАП-8543-01М сертифицированы Госстандартом РФ на соответствие правилам ЕЭК ООН по безопасности транспортного средства.
Гарантийное и постгарантийное техническое обслуживание производится на сервисных станциях ОАО «КАМАЗ». Гарантийный срок на самосвальные прицепы СЗАП – 36 месяцев (с осями «BPW») или 18 месяцев (с осями «Автоприцеп-КАМАЗ», L1) .
Автомобильными тягачами для самосвальных прицепов СЗАП – 8543 являются КАМАЗ-55111, КАМАЗ-45142, КАМАЗ-65111, КАМАЗ-45141, КАМАЗ-65115, КАМАЗ-6520, КАМАЗ-6522, оборудованные тягово – сцепным устройством и выводами управления прицепом, или любые автомобили-тягачи отечественного или импортного производства, имеющие тягово-сцепное устройство (системы «крюк-петля») по ГОСТу 2349-75 или тягово-сцепное устройство (системы «шкворень-петля») по MCISO 1102-75 под диаметр шкворня 50 мм, соответствующую допустимую полную массу буксируемого прицепа и общую длину автопоезда не более 20 м.
Основные технические характеристики и полезные советы на КАМАЗ-55111 приведены ниже:
Автомобиль самосвал КАМАЗ-55111
Технические характеристики и полезные советы
| Базовое шасси | КАМАЗ-55111 |
| Колесная формула | 6 x 4 |
| Двигатель | 740.13 (740.11) |
| Мощность, кВт (л. с.) | 260(191), 240 (176) |
| Грузоподъемность, кг | 13000 |
| Снаряженная масса, кг | 9050 |
| Полная масса, кг | 22200 |
| 5500 |
| 16700 |
| Исполнение кабины | Без спального места |
| Объем платформы, м3 | 6,6 |
| Направление разгрузки | назад |
| Угол подъема платформы, град | 60 |
| Габаритные размеры автомобиля (длина x ширина x высота) | 6680 x 2500 x 2740 |
| Максимальная скорость, не менее, км/ч | 90 |
