Некоторые водители, стремясь меньше изнашивать трос стояночного тормоза, стараются реже пользоваться им.

Такая «экономия» приводит к плохому результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Если рычаг стояночного тормоза не фиксируется в выбранном положении, сначала проверьте пружину собачки. Если пружина исправна, замените рычаг.

1. Выверните кнопку из рычага

2. Выньте пружину собачки. Дефектную пружину замените

Вам потребуются: два ключа «на 13», торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола.

3. Снизу автомобиля ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

4. Выньте защитный чехол из отверстия в полу и снимите его с тяги.

5. Изнутри салона выверните винт переднего крепления кронштейна выключателя лампы включения стояночного тормоза.

Обратите внимание, что винтом закреплен провод «массы» выключателя.

6. Ключом «на 10» выверните четыре болта крепления рычага стояночного тормоза (два передних из них крепят и кронштейн выключателя).

7. Отложите кронштейн с выключателем в сторону.

8. Снимите рычаг стояночного тормоза, выведя тягу из отверстия в полу.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

Регулировка стояночного тормоза: видео

Не забывайте, что эффективная работа ручного тормоза зависит от трёх элементов: тросика, задних тормозных колодок и тормозных барабанов. Все они должны быть исправны. Регулярно осматривайте эти и другие важные составляющие автомобиля и своевременно меняйте. Тогда вы будете уверены в работе ручника, а значит, и в своей безопасности.

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Видео о том, как подтянуть ручник на Лада Калина:

Как подтянуть

1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.
2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса
5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их.


   Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.

7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Видео по подтяжке

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

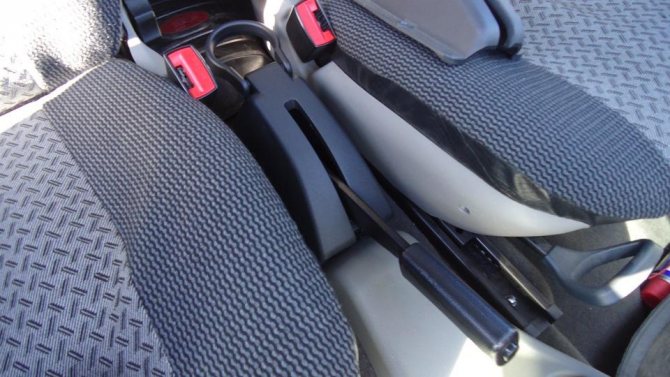

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

4 года назад

Добро пожаловать!

Со временем трос ручного тормоза вытягивается и наступает момент, когда он уже просто не может держать тормозные колодки сзади.

Этот трос идёт от стояночного тормоза, проходящего под днищем, до задних тормозных колодок, к которым он прикреплён. Поднимая вверх ручник, вы приводите в движение задние колодки, соприкасаясь со стенками тормозного барабана, следовательно происходит трение. Колодки намертво прижимаются к барабану, не давая ему сдвинутся с места, ограничивая движение задник колёс. При ослаблении троса тормозные колодки не притягиваются к барабану, трение осуществляется с меньшей силой, а значит ручной тормоз с каждым разом всё хуже держит машину.

Примечание!

Для регулировки троса ручника вам понадобятся следующие инструменты: вороток с накидной головкой, удлинитель накидной головки, основной набор гаечных ключей, смазка наподобие WD-40.

Краткое содержание:

Местонахождение троса

На классических автомобилях ВАЗ 2106, 2107 и т.д. ставилось два троса, однако задний был единым целом и шёл сразу на оба задних колеса. В Калине немного по-другому, здесь каждый трос ведёт на отдельное заднее колесо (на схеме указан красной стрелкой), совмещаются за счёт уравнительной планки (синяя стрелка). С помощью регулировки этой планки вы настроите ручник.

Когда регулировать?

В случае сильного вытягивания, износа задних колодок. Качественный трос гораздо дольше служит и вытягивается на меньшую длину.

Вы когда ни будь обращали своё внимание, сколько щелчков делает ручной тормоз во время поднятия? Натянутый ручной тормоз обязательно должен выполнить в районе 2-4 щелчков, а в повседневной езде, когда трос уже немного вытянулся 2-8 щелчков, не более. В случае превышения указанного количества срочно регулируйте трос, иначе ручник уже не будет держать автомобиль в неподвижном состоянии.

Отрегулировать или поменять?

Чтобы определить, можно ли отрегулировать стояночный тормоз или лучше поставить новый, вспомните, давно ли вы меняли тормозные колодки и барабаны сзади. В среднем замена задних колодок необходима раз на 50–80 тыс. км, однако периодичность зависит и от манеры езды. При высоком износе колодок стояночный тормоз не будет эффективен (как и тормозная система автомобиля в целом). Осмотрите колодки: если их толщина меньше 1,5 мм, нужна срочная замена. Кроме того, попробуйте развести колодки отвёрткой вручную. Они должны разводиться без чрезмерного усилия.

Если толщина в пределах допустимой, обратите внимание на тормозной барабан. Измерьте штангенциркулем его диаметр. При значении выше 20 см барабан должен быть заменён на новый.

Если на колодках или барабане вы заметите потёртости, трещины, сильную коррозию, замените повреждённые детали. Пытаться восстановить узлы неопытному автомобилисту не рекомендуется.

Если все осмотренные узлы автомобиля в порядке, но стояночный тормоз всё же не работает, проблема заключается в тросе. При его обрыве ручник будет подниматься без какого-либо усилия — в этом случае деталь однозначно требует замены. Натянуть трос можно своими руками, однако если он уже поднят на максимум и подтяжка невозможна, стоит пойти на замену.

Есть ещё один признак того, что стояночный тормоз пора регулировать: при затягивании ручника вы слышите менее двух или более четырёх щелчков фиксатора. В процессе эксплуатации допускается увеличение количества щелчков до шести.

Регулировка троса на ВАЗ 1117-1119

• Во-первых, загоните автомобиль на смотровую яму и открутите четыре гайки (пронумерованы на фото ниже), крепящие металлический кожух. Подвиньте его в переднюю часть автомобиля. Не бойтесь лезть в свою машину, главное избегайте грубой силы.

Примечание!

Данный кожух предохраняет механизм ручника от попадания соли и частичек воды, которые быстро его деформируют и приводят в негодность. Находится в передней части машины, чуть выше глушителя, практически рядом с двигателем.

На днище автомобиля попадает грязь и вода, со временем гайки, болты закисают и ржавеют, а значит отвернуть их становиться очень сложно. Применяя силу, вы скорее обломите шпильки или сорвете грани на гайках. На помощь придет смазка WD-40: нанесите её на гайки, особенно на резьбовую часть шпилек, после этого дайте смазке немного в питаться и аккуратно выверните все четыре штуки.

• Теперь сдвигаем кожух вперед до тех пор, пока не увидите механизм стояночного тормоза (изображён на фото ниже). Рекомендуем снять глушитель с боковой подушки, это облегчит сдвигание кожуха.

Примечание!

Будьте аккуратны с глушителем: если двигатель прогрет или просто находится в своей рабочей температуре, вы можете обжечься.

• Возьмите в руки гаечный ключ и расконтрите две гайки: крутите одну по часовой стрелке, а другую против, они выходят из зацепления и дальше крутятся. Затем вращайте регулировочную гайку (указана красной стрелкой). Если вам надо подтянуть ручник, тогда закручивайте гайку, чтобы она двигала уравнительную планку (указана синей стрелкой). Ослабить ручник – откручивайте регулировочную гайку.

Примечание!

Услышав 2-4 щелчка ручника, завершайте работу. Обязательно законтрите обе гайки вместе, при этом регулировочную гайку не трогайте, просто с помощью гаечного ключа докрутите до нее контр гайку (указана зелёной стрелкой на фото выше).

Дополнительный видео-ролик:

Подробнее о регулировке ручника смотрите в видео:

Ручной тормоз — элемент тормозной системы, удерживающий машину в неподвижном состоянии. Не каждый водитель пользуется ручником, но если он выйдет из строя, безопасность на дороге сильно снизится. Вдобавок с неисправным ручным тормозом не получится пройти техосмотр. Сегодня будет рассмотрено, как провести регулировку ручника на «Лада Калина»: подтянуть или ослабить трос.

Почему не держит ручник и что делать?

Диагностика и ремонт1 октября 2017

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться.

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик . Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Диагностика

Что делать, если самостоятельно выявить причины не удалось? В тоаком случае следует обратиться в автосервис, где механик внимательно осмотрит всю систему. Для этого может понадобиться снять задние колеса и проверить барабаны. В любом случае, поломки ручника не требуют дорогостоящего ремонта, так как важные узлы и агрегаты в системе торможения не задействованы.

Важно знать, сколько щелчков должно быть на ручном тормозе. Золотое правило автомехаников – ТРИ щелчка, тогда система парковочного торможения считается исправной.

В заключение

Если стояночный тормоз не удерживает автомобиль, то парковка даже на небольшом уклоне может быть очень опасной. Даже автоматическая коробка передач может иногда давать сбои, да и включение первой передачи не всегда гарантирует полное обездвиживание автомобиля. Не стоит испытывать судьбу, исправный ручник – дополнительная гарантия безопасности водителя, пассажиров и сохранности автомобиля.

autochainik.ru

Как понять, что ручник нуждается в регулировке

Диагностику компонента нужно проводить примерно раз в месяц. Если вы активно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км пробега. Процесс изучения состояния нетруден, так что можно проводить его и чаще, при малейших признаках неисправности.

Самостоятельную диагностику выполняют двумя способами.

• Поднимите авто на крутой склон и затяните рычаг как можно туже. Машина осталась неподвижной? С ручником всё в порядке. Если она не остановилась, полностью натяните тормоз на себя. Автомобиль продолжает двигаться? Тормоз нужно срочно ремонтировать или настраивать.
• Натяните ручник до отказа и включите первую передачу. Плавно опустите педаль сцепления. Если с это частью машины всё в порядке, двигатель заглохнет. При наличии неисправностей авто будет медленно двигаться.

Так выглядит трос стояночного тормоза. Именно он часто нуждается в регулировке или замене

Выводы

Сильно изношенный трос ручника

Подтяжку троса на Ладе Калине необходимо проводить каждые 40 000 км согласно с сервисными данными. Но, как показывает практика, это может делаться и раньше. Например, одна-две поездки с ручником и трос придется подтянуть, а в худшем случае заменить.

Согласно мнению автомобилистов, необходимо подтягивать ручной тормоз каждые 30 тыс. км пробега.

Lada Kalina оснащена классическим вариантом стояночного тормоза с тросовым приводом. Стояночный тормоз позволяет зафиксировать зафиксировать автомобиль в неподвижном положении на ровной поверхности или уклоне. Ручной тормоз допускается использовать в момент экстренного торможения. «Ручник» в состоянии заменить ножной тормоз при выходе из строя последнего.В рамках данной статьи мы расскажем как подтянуть ручник на Калине.

Читать дальше: Сколько стоит хундай акцент

Регулировка или замена?

В большинстве случаев от проблем защищает регулировка. К замене надо прибегать, только если вышесказанное не помогает. С рядом неисправностей можно справиться исключительно методом замены ручника или отдельных его частей.

Так, если при использовании стояночного тормоза рычаг затягивается до конца, но это не даёт никакого эффекта — скорей всего, трос порвался. С этим поможет справиться только замена элемента. А вот если рычаг просто не поднимается и машина не фиксируется на своём месте, трос просто заклинил — удастся обойтись без сложностей.

Настройка ручника на «Лада Калина»

Эксплуатация «Лады Калина» требует регулярного натяжения или ослабления троса. Чаще всего приходится прибегать к первому варианту — это связано с износом тормозных колодок. Определить, что вам нужно натяжение, можно по количеству щелчков при постановке на стояночный тормоз. В нормальном состоянии их должно быть от двух до четырёх. Если доносится больше звуков — настало время поработать над тормозом.

Перечень инструментов

• Удлинитель (короткий).
• Два рожковых ключа на 13.
• Трещотка, оснащённая головкой на 10.
• Смазка WD-40.

Порядок действий

Перед началом работ подготовьте место, в котором вы будете их выполнять. Лучший вариант — гараж с ямой или подъёмником. Если его нет, можно использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, располагаются под защитным кожухом. Он расположен между натяжителем и трубой глушителя. Защиту нужно будет снять.

Эти гайки нужно открутить прежде всего

1. Находим гайки крепления — их 4 штуки (см. фото). Смазываем их с помощью WD-40 и ждём примерно 5 минут. Если не подождать, возникает риск повреждения шпилек.
2. Откручиваем гайки. Удобнее всего делать это с помощью трещотки.
3. Снимаем крючок глушителя с резинки. Делать это нужно с той стороны, что расположена недалеко от передней части авто. Так вы сможете без проблем отодвинуть металлический кожух.
4. Отодвигайте защиту, пока перед вами не возникнет механизм настройки стояночного тормоза.
5. Для подтягивания троса используется ключ на 13. Найдите гайку, расположенную недалеко от пластины, и закрутите её. Также надо отыскать крайнюю гайку и затянуть её, а первую зафиксировать. Нужно ослабить этот элемент системы? Действия те же, только в обратном порядке. Приготовьтесь к трудностям — придётся часто менять положение ключа из-за неудобного расположения элементов.

Отвинчиваем гайки, удерживающие защиту

По завершению процесса проверьте, насколько качественно натянут рычаг. Помните, нужно получить от двух до четырёх щелчков!

Внимание! Возвращая защитный кожух на место, не прилагайте чрезмерных усилий. На «Ладе Калина» его шпильки слабо зафиксированы в корпусе, так что их легко повредить.

Момент по ослаблению ручного тормоза более подробно освещён на видео, принцип работы не меняется.

Видео: Как подтянуть или ослабить ручной тормоз на авто семейства ВАЗ

Снятие элементов стояночной тормозной системы

Работу по замене троса показываем на примере левого троса. Отворачиваем контргайку и регули­ровочную гайку с тяги рычага стоя­ночного тормоза (см. «Регулировка стояночного тормоза»).

Снимаем уравнитель тросов с тя­ги рычага стояночного тормоза.

Вынимаем передние наконечни­ки тросов из уравнителя и снима­ем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник ле­вого троса от рычага ручного приво­да колодок (см. «Замена колодок тормозных механизмов задних ко­лес»).

Выводим наконечник троса из отверстия щита тормозного меха­низма.

Ключом «на 10» отворачиваем гайку. . и снимаем скобу крепления обо­лочки троса к балке задней подве­ски.

Выводим оболочку троса из дер­жателя на кронштейне крепле­ния балки задней подвески.

Отверткой отгибаем скобу.

. и вынимаем трос из держателя на кузове.

Вынимаем левый трос стояночно­го тормоза из-за защитного экра­на топливопроводов. Аналогично снимаем правый трос стояночного троса. Устанавливаем тросы в следующем по­рядке. Монтируем один из тросов в об­ратной последовательности и встав­ляем его передний наконечник в ура­внитель тросов. Вводим тягу рычага стояночного тормоза в отверстие ура­внителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса реко­мендуем изготовить приспособле­ние из металлической трубки дли­ной около 300 мм и отверстием диа­метром 15-16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4-М6).

Приспособление для установки троса

Закрепляем трос в держателях на ку­зове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний нако­нечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых го­ловок) давим на наконечник тро­са, сжимая его пружину. При этом передний наконечник тро­са будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса прово­дим в обратной последовательности После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку с тяги ры­чага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги ры­чага стояночного тормоза (см. выше). Снимаем облицовку рычага стояноч­ного тормоза (см. «Снятие облицов­ки туннеля пола»).

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к тун­нелю пола.

Снимаем кронштейн с выключа­телем сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тор­моза с кронштейном и тягой в сбо­ре, протягивая тягу через резино­вый уплотнительный чехол.

Отверткой поддеваем фиксирую­щую скобу оси тяги. . и снимаем ее

Снимаем ось и тягу с рычага стоя­ночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последователь­ности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).
