Нельзя сказать, что компания Nissan совершила революционный прорыв в 2007 году, но именно этот японский автоконцерн оказался первым, кто предложил своим клиентам систему кругового обзора. Изначально она предлагалась исключительно в виде опции. Но по мере развития, система от Nissan и других автокомпаний всё чаще начала входить в отдельные комплектации.

Если говорить о простых автомобилях среднего ценового диапазона, ещё никто не предлагает такое оборудование в составе штатной комплектации. Некоторые автопроизводители и вовсе даже опционально не могут предложить круговой обзор. Потому вполне закономерным стало желание водителей самостоятельно его установить.

Современная система кругового обзора относится к элементам активной безопасности авто. Её интегрируют в мультимедийный развлекательный комплекс. Фактически это новый шаг в развитии парктроника и помощников при парковке.

Система кругового обзора или камеры по периметру

Вывод изображение с камер наблюдений не просто прием передача видео, за этим стоит целый процесс и набор приборов. Рассмотрим, как работает система кругового обзора, её параметры и характеристики и полезные советы.

Первые камеры наблюдения устанавливались позади автомобиля, зачастую возле номерного знака. С последующим развитием бортовых компьютеров и LCD дисплеев, камеры стали внедрять в максимальные комплектации.

Рекомендации по монтажу

Когда было приобретено и собрано всё необходимое для установки системы кругового обзора, можно приступать к работе.

• На первом этапе следует определить все места, где будут располагаться камеры.
• Сначала рекомендуется монтировать заднюю камеру. Под неё может потребоваться вырезать отверстие на площадке, предназначенной для фиксации номерного знака.
• После вырезки обработайте участок с помощью наждачной бумаги.
• Саму камеру проще всего зафиксировать с помощью клея, устойчивого к атмосферным воздействиям и температурным перепадам.
• Затем монтируется передняя парковочная камера в области решётки радиатора. Для установки применяется аналогичный принцип, как и с задней камерой.
• Потом наступает черёд боковых камер. Их монтируют в зеркала, и эта процедура вызывает куда больше сложностей. Сами зеркала сначала демонтируются, в корпусе делается отверстие под камеру и фиксируется в нём.
• Используя дверные коннекторы, проводка протягивается внутрь салона. После этого боковые зеркала возвращаются на место.
• Проводку от задней и передней камеры также требуется протянуть через салон. Тут следует действовать исходя из конструктивных особенностей конкретного автомобиля, имеющихся технологических отверстий и пр. Наверняка придётся снимать обшивку багажника. В салоне лучше протянуть по полу, нежели по потолку. Важно, чтобы в процессе эксплуатации водитель или пассажир не задевал провода и не мог их случайно повредить.
• На завершающем этапе, когда провода подведены к монитору, выполняется настройка. Процедура настройки осуществляется строго по инструкции от производителя дисплея.

Большинство готовых наборов для кругового обзора предусматривают подробную инструкцию по подключению, установке и настройке системы.

Назначение системы кругового обзора

Главным предназначением системы кругового обзора является оказание помощи водителю во время выполнения маневров в тесных условиях. Например, при парковке, движении между рядами, выезде на слепой перекресток, где плохо просматривается местность.

Это одна из мультимедийных подсистем автомобиля. В основе системы лежит съемка обстановки вокруг автомобиля и её выведение на соответственный информационный дисплей панели приборов. Система кругового обзора является развитием оптической парковочной системы, которая изначально основывалась на камере заднего вида.

Впервые применение этой системы известно на автомобилях Nissan в 2007 году. Ныне её используют многие ведущие автопроизводители, например Toyota, Volkswagen, Land Rover или Mercedes-Benz.

Разные производители маркируют систему по-своему:

• Volkswagen именует Area View;
• Land Rover — Surround Camera System;
• Nissan Around View Monitor или AVM.

В основном система кругового обзора устанавливается на автомобили премиум-класса, хотя компания Nissan устанавливает систему и на бюджетные варианты автомобилей.

Как сделать круговой обзор на любом авто?

Как было сказано выше, не все машины могут похвастаться наличием штатной круговой системы обзора, хотя она оказывает неоценимую помощь водителю в самых различных ситуациях на дороге, многократно повышая безопасность.

Что же делать, если такую опцию захотелось иметь у себя в авто?

На самом деле никаких проблем с этим нет, к счастью, на рынке представлено достаточное количество различных на вкус и цвет вариантов систем кругового обзора автомобиля.

Причём зачастую они предлагают даже больше функционала, чем штатные, установленные с завода. Так, к примеру, можно приобрести систему, которая не только будет выводить изображение с камер на экран, но и вести запись видеопотоков, как обычный регистратор.

Штатные системы кругового обзора можно активировать только на скоростях до 10-15 км/ч

Демонстрировать картинки независимо от скорости движения машины (штатные обычно можно активировать только на скоростях до 10-15 км/ч), накладывать проекции динамических линий траектории движения, чтобы вы точно знали, впишитесь ли по габаритам на парковочное место и так далее.

Основные элементы системы

Как правило, спереди камера устанавливается посередине решетки радиатора, задняя располагается возле подсветки номерного знака, а две боковые обычно на корпусах зеркал заднего вида. Такое расположение приборов дает максимально точную картинку по всему периметру. Камеры имеют высокое разрешение, это позволяет выводить на экране изображение с высокой степенью качества.

Что касается Land Rover, то спереди у него устанавливается две камеры вместо одной, по одной слева и справа на стыке решетки радиатора и передней оптики. Таким образом увеличивается угол обзора спереди.

Как работает система кругового обзора

Как уже говорили, главным назначение системы является передать и дать понять водителю, что творится вокруг его автомобиля. Картинка с камер передается на мультимедийный дисплей, расположенный в салоне автомобиля. На этом изображении обязательно должен быть панорамный вид вокруг автомобиля (другими словами, это вид с птичьего полета). Так же должна быть детализированная картинка с одной или нескольких камер, увеличение можно менять.

Как правило, система кругового обзора работает при скорости до 10 км/час для автомобилей Nissan и 18 км/час для Land Rover. Превышая данный лимит скорости, система автоматически отключается. По стандарту имеется два режима, автоматический и ручной. Во время включения задней передачи, система автоматически включается, а на экран выводится изображение с камеры заднего вида. Что касается ручного режима, то систему кругового обзора можно включить самому, то есть принудительно, и выбрать изображение со всех камер или конкретное с определенной камеры. Смотрите так же система автоматической парковки автомобиля.

Можно сказать, что система в некоторых случаях может хорошо выручить и при необходимости оповестить водителя о возможном столкновении.

Видео о принципе работы системы кругового обзора:

Что это такое

Прежде чем устанавливать систему кругового обзора на авто своими руками, не лишним будет несколько детальнее узнать об особенностях этого оборудования и его функциональных возможностях.

Основной задачей системы является демонстрация водителю через экран в салоне транспортного средства текущей обстановки, которая наблюдается вокруг автомобиля, в режиме реального времени. Наличие кругового обзора способствует упрощению совершаемых сложных манёвров, включая парковку в условиях крайне ограниченного пространства или движение задним ходом при наличии препятствий с разных сторон.

Для обеспечения работоспособности автомобильную систему оснащают специальным программным обеспечением. Его устанавливают непосредственно в управляющий блок, отвечающий не только за круговой обзор для конкретного автомобиля, но и управление иными системами активной безопасности.

Функционирует оборудование за счёт камер. Чтобы следить за происходящим по всему периметру транспортного средства, требуется установить минимум 4 камеры:

• Передняя. Чаще всего местом для её установки выступает решётка радиатора транспортного средства. Но возможны и иные варианты, что зависит от конкретного авто и его конструктивных особенностей.
• Боковые. Минимум по одной камере устанавливают с левого и правого борта машины. Наиболее удобным местом монтажа считается корпус боковых зеркал.
• Задняя. Крепится в районе номерного знака, на заднем бампере и в других зонах, в зависимости от конструкции и модели авто.

Повышенные требования предъявляются к такой характеристике как угол обзора каждой камеры. Если он будет недостаточно большим, скомпоновать изображения со всех камер для получения панорамного изображения, отображаемого на дисплее в салоне, не получится. Для лучшей детализации некоторые системы предусматривают наличие большего числа камер.

Во время работы системы активной безопасности зачастую дисплей в салоне разделяется на 2 равные части. С одной стороны отображается общий вид на машину с панорамной точки, а на другой транслируется текущее изображение одной из камер. Когда речь идёт о движении задним ходом, парковке или заезде на эстакаду, на второй части экрана включают именно заднюю камеру.

Так как круговой обзор работает совместно с ассистентом парковки, на дисплее в салоне также отображается графическая информация в виде направляющих движения, зелёных и красных зон. Ещё водитель может получать дополнительные сигналы оповещения звукового типа при приближении к объектам и препятствиях.

Можно выделить несколько основных режимов, в которых работает оборудование. Некоторые включаются автоматически, а другие могут быть активированы по команде самого водителя, в зависимости от того, что именно он хочет видеть на дисплее в конкретный момент.

• Ручной режим. Позволяет выбирать для отображения на дисплее одну из сторон транспортного средства.
• Панорамный режим. При его включении на экране появляется картинка сразу со всех имеющихся наружных камер.
• Парковочный режим. Включается автоматически, без участия водителя. Становится активным, когда скорость падает до 10-15 километров в час. На экране отображается наиболее оптимальная траектория или графические ограничители, которые меняют цвет с зелёного на красный (в большинстве случаев) по мере приближения к объекту или препятствию.

Все парковочные системы с функцией кругового обзора не требуют ручной активации. Они включаются автоматически при достижении определённого значения по скорости движения. Когда скорость повышается, систем так же автоматически отключается. Это позволяет водителю не отвлекаться от управления транспортным средством.

Понимая, что собой представляет автомобильная система кругового обзора, не лишним будет сделать некоторые дополнения. Устройство функционирует лишь при движении транспортного средства на относительно небольшой скорости. В большинстве случаев речь идёт о 10-15 километрах в час. Отключение и активация может происходить в автоматическом режиме при включении задней передачи, либо в ручном режиме. В последнем случае используются специальные кнопки и переключатели, выведенные в салон транспортного средства.

Система кругового обзора или камеры по периметру

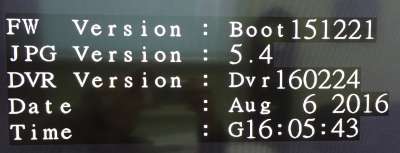

мдас, моя подороже чем $131 была, и из преимуществ только возможность писать ещё и на УСБ-флешку кроме микроСД. вернее или туда или туда. вроде как микроСД большее 32Гб не поддерживает даже если 64Гб отформатировать хитрым способом (некоторые регистраторы понимают такое и работают норм, хоть сами и умеют форматить только 32). флешку на максимум не проверял ещё.
